Was ist der Greenberg Retractor? Leitfaden zu Typen, Anwendungen, Montage & Komponenten
Autor: Saad Shahid · Aktualisiert · 15 Min. Lesezeit
Ein Greenberg Retractor ist ein spezialisiertes, selbsthaltendes neurochirurgisches Retraktorsystem, das für eine stabile, freihändige Geweberetraktion bei kranialen Eingriffen und an der Schädelbasis entwickelt wurde.
In diesem Leitfaden behandelte Retraktoren: Greenberg Retractor, Greenberg Retractor Kit, Greenberg Simplicity Retractor. Alle chirurgischen Retraktoren ansehen.
Ein Greenberg-Retraktor ist ein spezialisiertes, selbsthaltendes neurochirurgisches System, das bei kranialen, Schädelbasis- und mikroneurochirurgischen Eingriffen eine stabile Geweberetraktion ohne manuelles Halten ermöglicht. Es wird direkt an starren Schädelfixierungsrahmen befestigt. Dadurch werden die Ränder des Operationszugangs von mechanischer Gewichtsbelastung entlastet und das Hirngewebe präzise bei geringem Druck exponiert.
Inhalt
Was ist der Greenberg-Retraktor?
Der Greenberg-Retraktor ist eine modulare, am Operationstisch und an Klemmen verankerte Plattform für die Hirn- und Wirbelsäulenchirurgie. Anders als allgemeinchirurgische Retraktoren, die auf manuelle Zugkraft oder starre Tischpfosten angewiesen sind, bildet er einen starren Primär- und Sekundärrahmen über der Kraniotomiestelle.
Der Rahmen trägt mehrachsig bewegliche Gelenkarme, die weiche, formbare und sich verjüngende Retraktorblätter halten. Diese Blätter üben einen gleichmäßigen Zug auf das Hirngewebe aus, ohne ihre Position zu verändern. Die Abstützung an der Schädelklemme verhindert, dass das System auf Weichgewebe aufliegt. Dies verhindert eine fokale Kompression des Gehirns, reduziert die Ermüdung der Assistenz und hält das Mikropräparationsfeld unter dem Operationsmikroskop frei.
Wer hat den Greenberg-Retraktor entwickelt?
Vor der Einführung selbsthaltender Hirnretraktoren verwendeten Neurochirurgen handgeführte Spatel, die von der OP-Assistenz gehalten wurden. Die manuelle Retraktion war mit erheblichen Risiken verbunden. Leichtes Handzittern, Ermüdung bei langen Eingriffen und plötzliche Druckänderungen konnten Gewebekontusionen oder Ischämien in empfindlichen Hirnstrukturen verursachen.
Dr. I. Edward Greenberg entwickelte das System, um diese mechanischen Herausforderungen zu lösen. Er konstruierte ein mehrgelenkiges, vom Operationstisch entkoppeltes Armnetzwerk, das direkt an starren Schädelklemmen verankert wurde. Seine Konstruktion führte drei wesentliche Neuerungen ein:
- Ein auf mehreren Ebenen frei tragender Stangenrahmen, der die Kraniotomie umgibt, ohne Beleuchtung oder Optik zu behindern.
- Bewegliche Friktionsarme mit Arretierung über einen einzigen Drehknopf zur Einstellung unterschiedlicher Winkel.
- Doppelendige, formbare Retraktorblätter, die sich bis auf Mikrob Breiten verjüngen, um das Hirngewebe zu schützen.
Heute gehört das System weltweit weiterhin zur Grundausstattung neurochirurgischer Operationssäle.
Warum verwenden Neurochirurgen selbsthaltende Systeme?
Neurochirurgen verwenden selbsthaltende Systeme, um einen freien Zugang durch enge anatomische Korridore aufrechtzuerhalten und gleichzeitig empfindliches Nerven- und Gefäßgewebe zu schützen. Für ihren Einsatz in der kranialen Mikrochirurgie sprechen vier wesentliche Gründe:
Wie bleibt die Exposition ohne manuelles Halten erhalten?
Nach der Positionierung werden die Gelenkarme fest arretiert. Dadurch entfallen Bewegungen, die bei mehrstündigen Tumor- oder Aneurysmaoperationen durch Ermüdung der Assistenz entstehen können.
Wie wird der Retraktionsdruck verteilt?
Weichgeglühte, formbare Retraktorblätter passen sich den anatomischen Konturen an und verteilen die Retraktionskräfte gleichmäßig über eine größere Fläche. Dies trägt der Empfindlichkeit des Hirngewebes gegenüber punktuellem Druck Rechnung.
Wie können Chirurgen die Position der Retraktorblätter anpassen?
Die einzelnen flexiblen Arme lassen sich vertikal, horizontal und schräg bewegen. Chirurgen können die Tiefe und den Winkel der Retraktorblätter anpassen, ohne die Hauptbefestigungspfosten zu versetzen.
Wie strukturiert der Rahmen den Arbeitsbereich?
Erhöhte Tragstangen halten mechanische Gelenke aus der Hauptsichtachse heraus. Integriertes Zubehör, darunter Handauflagen und Tupferablagen, ermöglicht die geordnete Bereitstellung von Instrumenten direkt über dem Operationsfeld.
Was sind die wichtigsten Systemkomponenten?
Das Rahmensystem umfasst Primärstangen und Klemmen, Sekundärstangen, flexible Gelenkarme, Retraktorblätter, Handauflagen, Ablagen für neurochirurgische Wattepatties und Sterilisationsbehälter. Die Kenntnis dieser Komponenten hilft OP-Teams, das System zügig zusammenzubauen und die Sterilität des Operationsfeldes sachgerecht aufrechtzuerhalten.
Primärstangen und Klemmen
Primärstangen und Klemmen bilden die starre Basis. Hochbelastbare Klemmblöcke fixieren sie direkt an den senkrechten Pfosten einer starren Kopfhalterung, beispielsweise eines Mayfield®-Rahmens.
Frei tragende Sekundärstangen
Sekundärstangen werden mit den Primärstützen verbunden und bilden eine verstellbare Umrandung über der Kraniotomiestelle. Sie dienen als Befestigungsschienen für Retraktionsarme, Handauflagen und Zubehörablagen.
Flexible Gelenkarme
Mehrgelenkige Friktionsarme verwenden miteinander verbundene Kugelgelenkglieder zur Positionierung. Ein zentraler Spannknopf reguliert die Gelenkspannung. Im gelösten Zustand lassen sich die Arme stufenlos verstellen; im arretierten Zustand bleiben sie starr fixiert.
Formbare, sich verjüngende Retraktorblätter
Doppelendige Retraktorblätter werden aus weichem Edelstahl geschmiedet und verjüngen sich von einer breiten Basis zu einer schmalen Spitze. Chirurgen biegen sie von Hand, um sie an tiefe Zugangskorridore im Gehirn anzupassen.
Handauflagen
Handauflagen bieten eine stabile Auflagefläche für die Unterarme des Operateurs und reduzieren so Tremor bei Mikrodissektionen. Sie werden an den Sekundärstangen oberhalb der Wunde befestigt.
Ablageschalen für Neuro-Patties
Perforierte Aluminium-Ablageschalen halten mit Kochsalzlösung getränkte Cottonoids, Neuro-Patties und Mikroinstrumente griffbereit. Sie werden direkt am Rahmen angeklemmt.
Sterilisationsbehälter
Robuste, perforierte Organisationstrays schützen die Gelenkmechanismen. Sie fixieren die Komponenten sicher während der Reinigung und Dampfsterilisation im Autoklaven.
Spezifikationen der Systemkomponenten
Die folgende Tabelle führt die Abmessungen und Funktionen der einzelnen Systemkomponenten auf:
| Komponente | Abmessungen / Spezifikationen | Hauptfunktion |
|---|---|---|
| Primärstangen | 6 in (15 cm) | Direkte Befestigung an den Pfosten einer starren Schädelklemme |
| Sekundärstangen | 12 in (30 cm) | Bilden einen erhöhten umlaufenden Rahmen über der Wunde |
| Lange Retraktorarme | 9.5 in (24 cm) | Gelenkarme mit Friktionsfixierung zur Aufnahme der Retraktorblätter |
| Handauflagen | 10 in (25 cm) | Stützen die Unterarme des Operateurs bei mikrochirurgischen Eingriffen |
| Ablage für Cottonoid-Tupfer | 3 in × 6.75 in (7.5 cm × 16.8 cm) | Hält Cottonoid-Tupfer und kleine Instrumente griffbereit |
| Sich verjüngendes Blatt 1 | 9 in × 0.25 in bis 0.75 in (6 mm bis 19 mm) | Extrabreites Blatt für großflächigen Schutz des Kortex |
| Sich verjüngendes Blatt 2 | 9 in × 0.15 in bis 0.62 in (4 mm bis 16 mm) | Mittelgroßes Blatt für lobäre und subtemporale Zugänge |
| Sich verjüngendes Blatt 3 | 9 in × 0.12 in bis 0.50 in (3 mm bis 12.5 mm) | Standardblatt für tiefe interhemisphärische Zugangskorridore |
| Sich verjüngendes Blatt 4 | 9 in × 0.09 in bis 0.37 in (2.4 mm bis 9 mm) | Feines Blatt für enge Zugangswege zur Schädelbasis |
| Sich verjüngendes Blatt 5 | 9 in × 0.06 in bis 0.25 in (1.5 mm bis 6 mm) | Mikroblatt zur schonenden Trennung von Nerven und Gefäßen |
| Sterilisationstray | 17 in × 10 in × 2.5 in (43 cm × 25 cm × 6.3 cm) | Hält die Komponenten beim Autoklavieren sicher und geordnet |
Welche Varianten des Greenberg-Retraktorsystems sind erhältlich?
Die verfügbaren Konfigurationen reichen von vollständigen modularen Rahmenkonstruktionen bis hin zu kompakten Sets für die Schnellmontage. Diese Ausführungsvarianten eignen sich für unterschiedliche OP-Aufbauten.

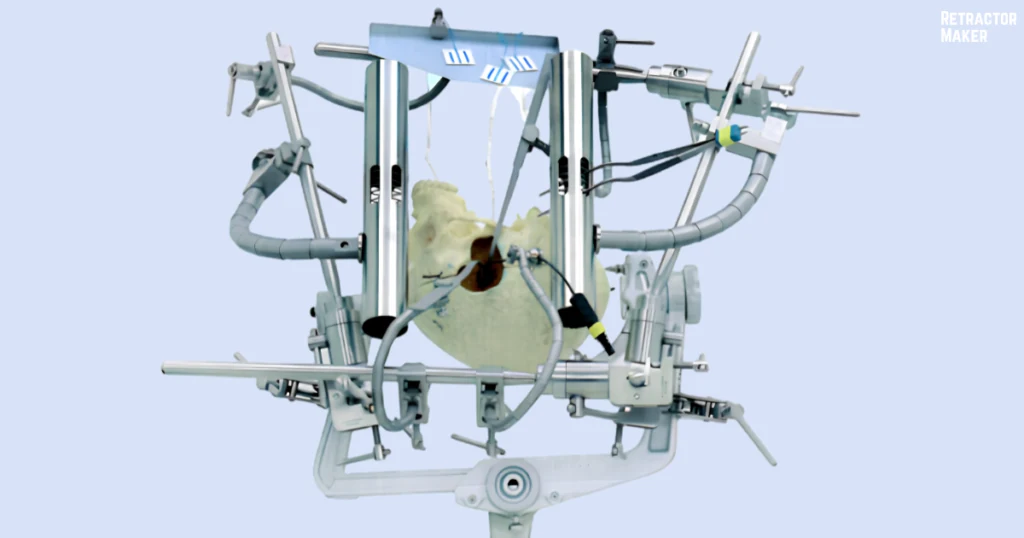

Greenberg-Retraktor
Der standardmäßige Greenberg-Retraktor bietet eine vollständige modulare Rahmenkonstruktion. Er umfasst primäre Tragstangen, frei positionierbare Sekundärschienen, mehrere Retraktionsarme, doppelte Handauflagen, eine Ablageschale für Neuro-Patties und einen vollständigen Satz formbarer Retraktorblätter. OP-Teams können die Rahmenwinkel für komplexe Schädelbasiseingriffe flexibel anpassen.

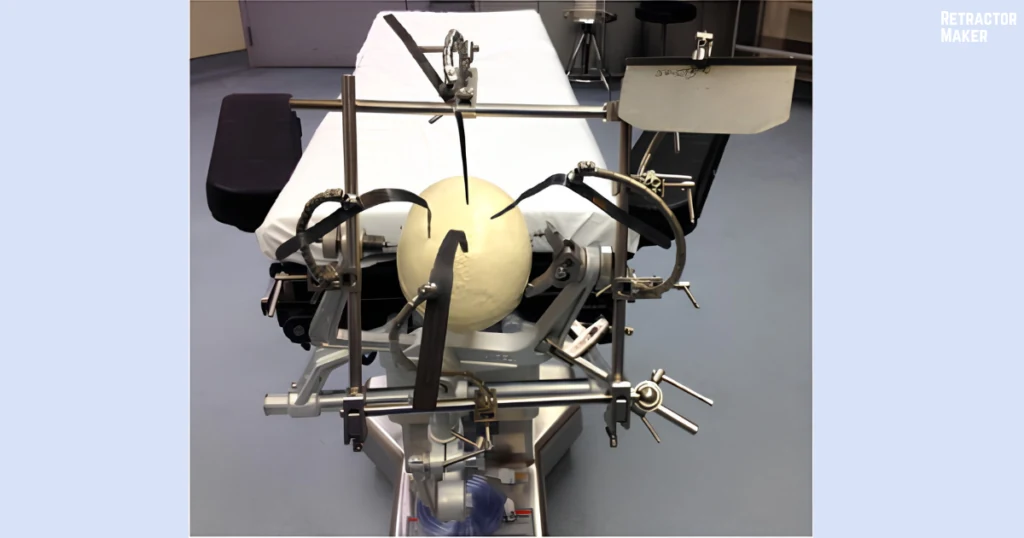

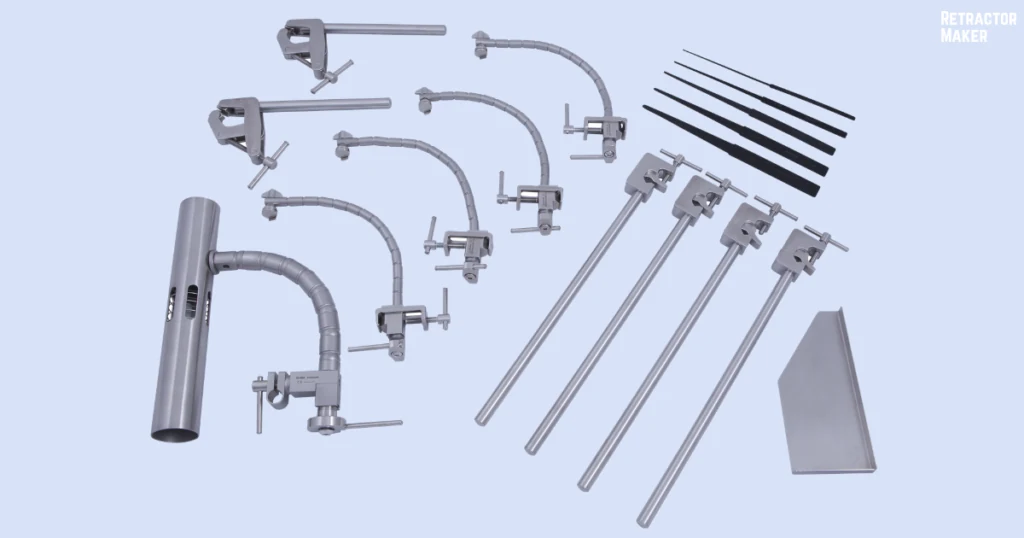

Greenberg-Retraktorset
Das Greenberg-Retraktorset bietet ein vollständiges, vorkonfiguriertes System in einem speziell dafür vorgesehenen Sterilisationstray. Es umfasst spezielle Primärklemmen zur Anpassung an verschiedene starre Schädelfixierungsrahmen, sekundäre Verlängerungsstangen, vier Retraktionsarme, eine Handauflage, eine Ablageschale für Neuro-Patties und fünf sich verjüngende Retraktorblätter. Es ist für chirurgische Abteilungen konzipiert, die ein vollständiges, zusammengestelltes Set für den unmittelbaren Einsatz benötigen.

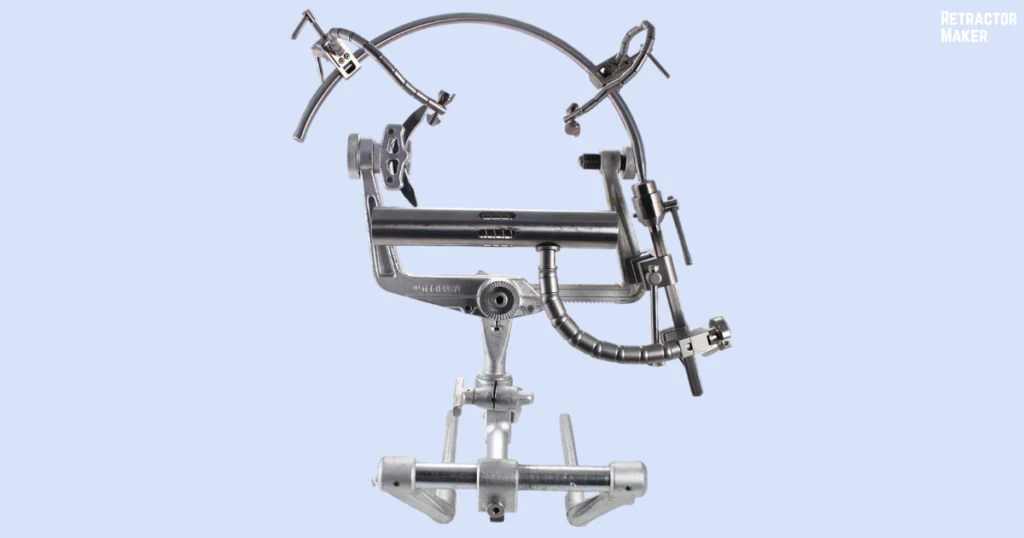

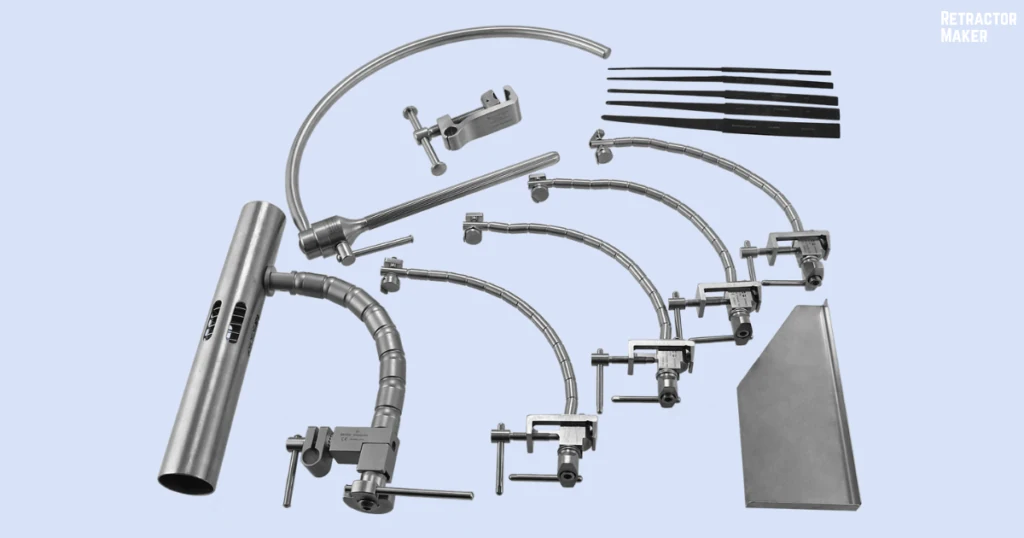

Greenberg Simplicity-Retraktor
Der Greenberg Simplicity-Retraktor ist eine kompakte Konfiguration für einen schnellen Aufbau bei geringem Platzbedarf. Er umfasst eine einzelne Primärstange, eine frei positionierbare Sekundärschiene, vier Gelenkarme, eine Handauflage, eine Ablageschale für Neuro-Patties und fünf formbare Retraktorblätter. Er bietet den vollen Funktionsumfang für die Mikroretraktion und halbiert zugleich die Montagezeit des Rahmens.
Wie unterscheiden sich die drei Systeme?
Die folgende Tabelle vergleicht die Spezifikationen, Komponenten und Einsatzbereiche der drei Systeme:
| Merkmal | Standard-Greenberg-Retraktor | Greenberg-Retraktor-Set | Greenberg Simplicity-Retraktor |
|---|---|---|---|
| Grundrahmen | Zwei Primärstangen à 6 in (15 cm) | Zwei hochbelastbare Primärklemmen | Eine Primärstange mit 6 in (15 cm) |
| Sekundärschienen | Vier Stangen à 12 in (30 cm) | Vier sekundäre Verlängerungsstangen | Eine freitragende Stange mit 12 in (30 cm) |
| Anzahl flexibler Arme | 4 lange Retraktorarme | 4 lange Retraktorarme | 4 lange Retraktorarme |
| Handauflage | Zwei Handauflagen à 10 in (25 cm) | Eine Handauflage mit 10 in (25 cm) | Eine Handauflage mit 10 in (25 cm) |
| Zusätzliches Zubehör | Ablage für neurochirurgische Wattepads & Sterilisationstablett | Ablage für neurochirurgische Wattepads & Sterilisationskoffer | Ablage für neurochirurgische Wattepads & kompakte Aufbewahrungsbox |
| Durchschnittliche Aufbauzeit | 6 bis 10 Minuten | 5 bis 8 Minuten | Unter 3 Minuten |
| Platzbedarf | Vollständig umlaufend über 360 Grad | Standardmäßig vollständig umlaufend | Flache Bauweise, einseitige Befestigung |
| Optimaler Einsatzbereich | Komplexe bilaterale Schädelbasiseingriffe | Umfassende intrakranielle Chirurgie | Gezielte Kraniotomien & Schlüssellochchirurgie |
| Hauptanwender | Neurochirurgische OP-Abteilungen großer Krankenhäuser | Chirurgische Zentren & Krankenhaus-Instrumentenbestände | Ambulante Zentren & Ausbildungseinheiten |
Wie wird der Greenberg-Retraktor montiert?
Montieren Sie die Rahmenkonstruktion in der folgenden Reihenfolge, um die mechanische Stabilität sicherzustellen und das sterile Feld zu erhalten:
Schritt 1: Schädelfixierungssystem vorbereiten
Stellen Sie sicher, dass der Kopf des Patienten in einer starren Schädelklemme, beispielsweise einer Mayfield®-Kopfhalterung, sicher immobilisiert ist. Vergewissern Sie sich vor der Montage der Retraktionskomponenten, dass alle Verriegelungsstifte der Klemme eingerastet sind.
Schritt 2: Primärstangen oder -klemmen montieren
Befestigen Sie die primären Montageklemmen oder die 6-inch-Primärstangen direkt an den senkrechten Stützpfosten der Kopfhalterung. Ziehen Sie die Feststellknöpfe fest an, um jegliches Spiel zu beseitigen.
Schritt 3: Sekundärstangen verbinden
Befestigen Sie die frei positionierbaren 12-inch-Sekundärstangen an den Primärhalterungen. Positionieren Sie die Schienen horizontal oder in einem leichten Bogen um den Kraniotomiebereich. Halten Sie den direkten Beleuchtungsweg und den Strahlengang des Mikroskops frei.
Schritt 4: Gelenkarme montieren
Schieben Sie die langen flexiblen Retraktionsarme auf die Führungsschienen der Sekundärstangen. Lösen Sie den zentralen Spannknopf jedes Arms. Prüfen Sie, ob sich alle Kugelgelenke über ihren gesamten Verstellbereich frei bewegen lassen.
Schritt 5: Zubehör montieren
Der Greenberg-Retraktor ist ein selbsthaltendes System zur Freilegung des Operationsfeldes ohne manuelles Halten in der kraniellen Mikrochirurgie. Befestigen Sie die Aluminium-Ablageschale für Neuro-Patties an der Sekundärschiene nahe dem Wundrand. Montieren Sie die 10-inch-Handauflage am oberen Schienenrahmen, um die Unterarme des Operateurs abzustützen.
Schritt 6: Wie wählen Sie das richtige Retraktorblatt aus?
Wählen Sie ein doppelendiges, formbares, sich verjüngendes Retraktorblatt entsprechend der erforderlichen Arbeitstiefe und Gewebebreite aus. Formen Sie den Blattkörper von Hand, um ihn an die anatomischen Konturen des Patienten anzupassen.
Schritt 7: Retraktorblatt befestigen
Schieben Sie den flachen Schaft des geformten Retraktorblatts in den Schlitz der endständigen Klemme eines flexiblen Gelenkarms. Ziehen Sie die Befestigungsschraube des Retraktorblatts an, bis es sicher sitzt.
Schritt 8: Retraktorblatt positionieren und arretieren
Führen Sie die Blattspitze in den operativen Zugangskorridor ein und legen Sie sie behutsam an ein schützendes, mit Kochsalzlösung getränktes Neuro-Pattie an. Üben Sie einen leichten Retraktionszug aus. Drehen Sie den Spannknopf des flexiblen Arms, um alle Gelenke zu arretieren.
Schritt 9: Was sollte die abschließende Sicherheitsprüfung umfassen?
Kontrollieren Sie jeden Klemmblock, jede Schienenverbindung und jeden Feststellknopf der Arme. Vergewissern Sie sich, dass der gesamte Rahmen starr fixiert ist. Stellen Sie sicher, dass keine Metallkomponenten auf nicht abgedeckte Haut drücken und dass der Retraktionsdruck auf das Gewebe gleichmäßig und unbedenklich ist.
Montagereihenfolge und Sicherheitsprüfpunkte
Der Aufbau umfasst Vorbereitungsschritte und Sicherheitsprüfpunkte. Die folgende Tabelle fasst die Montagereihenfolge zusammen.
| Schritt | Maßnahme | Schwerpunkt | Sicherheitsprüfung |
|---|---|---|---|
| 1 | Kopffixierung | Einrichtung der starren Schädelklemme | Prüfen, ob die Verriegelungsstifte der Klemme eingerastet sind |
| 2 | Montage der Basis | Befestigung der primären Stange/Klemme | Sicherstellen, dass die Montagepfosten spielfrei fixiert sind |
| 3 | Aufbau des Rahmens | Montage der sekundären Stange | Freie Sicht für das Mikroskop sicherstellen |
| 4 | Montage der Arme | Positionierung der Retraktorarme | Vollständige Beweglichkeit der flexiblen Gelenke in allen Achsen prüfen |
| 5 | Einrichtung des Zubehörs | Montage der Handauflage & der Ablageschale für neurochirurgische Wattepatties | Stabilität unter dem Gewicht des Unterarms prüfen |
| 6 | Formgebung des Retraktorblatts | Biegsames Edelstahlblatt an die Kontur anpassen | Scharfe Biegungen oder Kerben mit Spannungskonzentration vermeiden |
| 7 | Anlegen an das Gewebe | Retraktorblatt über der schützenden Cottonoid-Auflage platzieren | Sanfte, gleichmäßige Retraktionskraft sicherstellen |
| 8 | Präoperative Kontrolle | Festen Sitz aller Feststellknöpfe prüfen | Sicherstellen, dass sich der Rahmen nicht verschiebt und keinen Kontakt mit der Haut des Patienten hat |
Wie funktioniert der Greenberg-Retraktor?
Das System setzt mechanische Klemmspannung in eine präzise mehrachsige Positionierung um.
Wie überträgt der Rahmen das Gewicht?
Durch die direkte Klemmverbindung mit dem Schädelfixierungsrahmen überträgt das System das gesamte Gewicht und alle Retraktionskräfte auf die Kopfhalterung. Dadurch werden Druck und Bewegungen an den Wundrändern der Kopfhaut vermieden.
Wie werden die Kugelgelenke arretiert?
Durch Drehen des zentralen Einstellrads wird ein innenliegender Seilzug gespannt, der alle Armgelenke gleichzeitig in ihrer aktuellen Position arretiert. Jeder Gelenkarm besteht aus Kugelgelenkelementen, die auf einen innenliegenden Seilzug oder eine Zugstange aufgefädelt sind.
Warum sind die Retraktorblätter aus Edelstahl formbar?
Weichgeglühter Edelstahl ermöglicht es Chirurgen, die sich verjüngenden Retraktorblätter von Hand zu formen. Das Metall behält die individuell geformten Krümmungen unter mechanischer Spannung bei, ohne zurückzufedern oder sich durchzubiegen.
Blatttypen und klinische Anwendungen
Die richtige Blattbreite trägt dazu bei, Retraktionskräfte sicher zu verteilen und lokale Gewebeschäden zu vermeiden.
| Blattstufe | Spitzenbreite | Basisbreite | Primärer klinischer Einsatz |
|---|---|---|---|
| Stufe 1 | 0.25 in (6 mm) | 0.75 in (19 mm) | Großflächiger Schutz des Kortex bei Resektionen großer Tumoren |
| Stufe 2 | 0.15 in (4 mm) | 0.62 in (16 mm) | Retraktion von Hirnlappen & subtemporale Freilegung |
| Stufe 3 | 0.12 in (3 mm) | 0.50 in (12.5 mm) | Standardmäßige interhemisphärische Zugangskorridore & Freilegung der Falx |
| Stufe 4 | 0.09 in (2.4 mm) | 0.37 in (9 mm) | Enge Zugangskorridore an der Schädelbasis & zisternale Zugänge |
| Stufe 5 | 0.06 in (1.5 mm) | 0.25 in (6 mm) | Mikrovaskuläre Separation & Isolierung von Hirnnerven |
Bei welchen neurochirurgischen Eingriffen werden diese Systeme eingesetzt?
Diese Systeme kommen bei einem breiten Spektrum komplexer neurochirurgischer Eingriffe zum Einsatz.
| Chirurgischer Eingriff | Zugangstechnik | Zu retrahierende Struktur |
|---|---|---|
| Gliom- / Meningeomresektion | Konvexitätskraniotomie / subtemporale Kraniotomie | Umliegender zerebraler Kortex |
| Clipping zerebraler Aneurysmen | Pterionaler Zugang / Schlüssellochzugang | Frontal- und Temporallappen |
| Mikrovaskuläre Dekompression (MVD) | Retrosigmoidale Kraniektomie | Kleinhirnhemisphäre |
| Exzision einer Schädelbasisläsion | Transbasaler / subokzipitaler Zugang | Knöcherne Ränder & Dura |
| Entfernung eines intraventrikulären Tumors | Transkallosaler Zugang | Interhemisphärischer Spalt & Falx |
Welche chirurgischen Fachgebiete nutzen diese Systeme?
Diese Systeme werden über die allgemeine kranielle Chirurgie hinaus in spezialisierten chirurgischen Fachgebieten häufig eingesetzt.
- Neuroonkologie: Ermöglicht eine kontinuierliche Retraktion bei der Resektion tief gelegener Hirntumoren.
- Zerebrovaskuläre Chirurgie: Hält Hirngewebe beim Aneurysma-Clipping und bei der operativen Versorgung arteriovenöser Malformationen (AVM) schonend zurück.
- Schädelbasischirurgie: Sichert enge Zugangskorridore im Bereich der Hirnnerven und des Hirnstamms.
- Pädiatrische Neurochirurgie: Verwendet ultradünne, sich verjüngende Retraktorblätter für kleine Operationsfelder und empfindliches Hirngewebe.
- Spinale Mikrochirurgie: Unterstützt die Entfernung zervikaler und thorakaler intraduraler Tumoren über einen posterioren Zugang.
Welche Vorteile bietet der Greenberg-Retraktor?
Selbsthaltende Systeme bieten erhebliche klinische, betriebliche und mechanische Vorteile.
Präzision und Stabilität
Die selbsthaltende Unterstützung verhindert die Übertragung von Handzittern und gewährleistet während langer chirurgischer Eingriffe einen kontinuierlichen Gewebezug ohne Positionsveränderung.
Wie reduzieren sich verjüngende Retraktorblätter das Gewebetrauma?
Sich verjüngende, formbare Retraktorblätter verteilen die Retraktionskräfte auf eine größere Fläche. Dadurch wird das Risiko fokaler Ödeme oder Kontusionen reduziert.
Wie unterstützt die Anordnung die Ergonomie des Chirurgen?
Erhöhte Tragschienen und integrierte Handauflagen stützen die Unterarme des Chirurgen. Dies verringert die körperliche Ermüdung bei präzisen Mikrodissektionen.
Flexible modulare Konstruktion
Komponenten können ergänzt, abgewinkelt oder entfernt werden, um das System an unterschiedliche Kraniotomieformen und Patientenlagerungen anzupassen.
Wiederverwendbare Materialien und Langlebigkeit
Alle Komponenten halten häufiger Dekontamination und Dampfsterilisation bei hohen Temperaturen stand. Sie sind aus hochwertigem Edelstahl AISI 304/316 (nicht magnetisch) gefertigt.
Wie sollten die Komponenten gereinigt und sterilisiert werden?
Eine sachgerechte Aufbereitung erhält die mechanische Präzision und verlängert die Nutzungsdauer der Instrumente.
- Vorspülen: Spülen Sie die Komponenten unmittelbar nach Gebrauch mit pH-neutralen enzymatischen Lösungen, um das Antrocknen von Blut und Gewebe im Inneren der Kugelgelenke zu verhindern.
- Ultraschallreinigung: Verwenden Sie Ultraschallbäder, um Blut und Rückstände aus innenliegenden Gelenkgewinden und von Reibungsseilzügen zu entfernen.
- Manuelle Prüfung: Prüfen Sie vor dem Verpacken die Einstellräder für die Armspannung, die Klemmschrauben und die Führungskanäle der Hauptstange, um die Leichtgängigkeit der Gewinde sicherzustellen.
- Dampfsterilisation im Autoklaven: Autoklavieren Sie die Komponenten in perforierten Siebschalen mit Vorvakuum-Dampfzyklen (134C /273F für 4 bis 5 Minuten), um eine vollständige Sterilisation sicherzustellen.
Welche Konfiguration des Greenberg-Retraktors sollten Sie wählen?
Wählen Sie eine Konfiguration entsprechend dem klinischen Fallspektrum und den organisatorischen Gegebenheiten Ihrer chirurgischen Abteilung.
- Wählen Sie das Standardsystem: Für große medizinische Zentren, die komplexe beidseitige Schädelbasisresektionen durchführen und dafür eine vollständige 360-Grad-Positionierung des Rahmens benötigen.
- Wählen Sie das Komplettset: Für allgemeine neurochirurgische Operationssäle, die ein übersichtlich organisiertes All-in-one-Set in einem speziellen Sterilisationstray für Standardkraniotomien benötigen.
- Wählen Sie das Simplicity-System: Für ambulante Operationszentren, OP-Bereiche für Schlüssellochchirurgie oder Ausbildungseinrichtungen, die Wert auf schnelle Montage, einen übersichtlichen Aufbau und geringen Platzbedarf legen.
Durchsuchen Sie unser vollständiges Sortiment an neurochirurgischen Retraktoren, um Aufbauoptionen für Ihre Abteilung zu vergleichen und die Systemkompatibilität zu prüfen.
Das passende System für Ihren chirurgischen Arbeitsablauf
Greenberg-Retraktorsysteme bieten strukturelle Stabilität, Präzision und eine schonende Gewebehandhabung für die moderne kranielle Mikrochirurgie. Sie übertragen das Gewicht auf starre Schädelklemmen, verwenden von Hand formbare Retraktorblätter und bieten eine integrierte Unterarmstütze. Diese Merkmale helfen neurochirurgischen Teams, bei langen Eingriffen eine freie Sicht auf das Operationsfeld aufrechtzuerhalten, ohne den Retraktor von Hand halten zu müssen. Wählen Sie das Standardsystem, das Komplettset oder das kompakte Simplicity-System entsprechend dem Fallspektrum Ihrer Einrichtung, den chirurgischen Zugängen und den Abläufen im Operationssaal.
Entdecken Sie neurochirurgische Systeme direkt vom Hersteller
Statten Sie Ihre Operationssäle mit präzisionsgefertigten Systemen direkt vom Hersteller aus, die für einen zuverlässigen klinischen Einsatz ausgelegt sind.
- Entdecken Sie die technischen Spezifikationen des Greenberg-Retraktors
- Prüfen Sie das vollständige Greenberg-Retraktorset
- Informieren Sie sich über den schnell montierbaren Greenberg-Simplicity-Retraktor
Ein Greenberg-Retraktor ist ein selbsthaltendes neurochirurgisches System zur Retraktion von Hirngewebe bei kraniellen und mikrochirurgischen Eingriffen. Für eine kundenspezifische OEM-Fertigung, Mengenpreise für Krankenhäuser oder Konditionen für internationale Vertriebspartner wählen Sie „Angebot anfordern“ oder „Kontakt“, um direkt mit unserem Entwicklungsteam zu sprechen.
Klinischer Hinweis: Dieser Leitfaden richtet sich an OP-Teams und Krankenhauseinkäufer. Befolgen Sie vor dem klinischen Einsatz stets die Gebrauchsanweisung (IFU) des Herstellers und die Sterilisationsvorgaben Ihres Krankenhauses.
Häufig gestellte Fragen
Was ist ein Greenberg-Retraktor?
Ein Greenberg-Retraktor ist ein selbsthaltendes neurochirurgisches Retraktorsystem, mit dem Hirngewebe bei kraniellen und mikrochirurgischen Eingriffen sicher zurückgehalten wird. Das System wird über eine Tisch- und Klemmhalterung verankert und ermöglicht während dieser Eingriffe eine Geweberetraktion ohne manuelles Halten.
Wofür wird der Greenberg-Retraktor verwendet?
Der Greenberg-Retraktor ermöglicht eine Geweberetraktion ohne manuelles Halten bei Hirntumorresektionen, dem Clipping zerebraler Aneurysmen, mikrovaskulären Dekompressionen, Schädelbasisoperationen und spinalen mikrochirurgischen Eingriffen. Seine selbsthaltende Konstruktion hält das Gewebe während dieser Eingriffe zurück, ohne dass ein Retraktor von Hand gehalten werden muss.
Wie wird der Greenberg-Retraktor am Operationsaufbau befestigt?
Der Greenberg-Retraktor wird über seine primären Haltestangen oder Klemmen direkt an den aufrechten Stützen eines starren Schädelfixierungsrahmens befestigt. Ein Mayfield®-Kopfhalter ist ein Beispiel für einen solchen Rahmen. Diese Befestigung schafft eine stabile Plattform über dem Operationsgebiet.
Was sind die Hauptkomponenten eines Greenberg-Retraktorsystems?
Ein Greenberg-Retraktorsystem umfasst primäre Befestigungsstangen, frei positionierbare sekundäre Stangen, flexible Retraktorarme mit Gelenken sowie doppelendige, formbare und sich verjüngende Retraktorblätter. Zu den wesentlichen Komponenten gehören außerdem eine Handauflage, eine Ablage für neurochirurgische Patties und ein Sterilisationsbehälter.
Was ist der Unterschied zwischen dem Greenberg-Retraktor und dem Greenberg-Simplicity-Retraktor?
Der Greenberg-Retraktor verwendet einen Doppelstangenrahmen, während der Greenberg-Simplicity-Retraktor mit jeweils einer primären und einer sekundären Stange aufgebaut wird. Das Standardsystem bietet eine 360-Grad-Abdeckung um große Operationsgebiete. Das Simplicity-System ermöglicht eine schnelle Montage und benötigt bei gezielten Kraniotomien weniger Platz.
Wie tragen formbare, sich verjüngende Retraktorblätter zum Schutz des Hirngewebes bei?
Die formbaren, sich verjüngenden Retraktorblätter des Greenberg-Retraktors verteilen die Retraktionskraft nahe dem Kortex auf eine größere Fläche und behalten zugleich in der Tiefe der Wunde ein schmales Profil bei. Die aus weichgeglühtem Edelstahl gefertigten Blätter lassen sich von Hand an die Konturen des Gehirns anpassen.
Ist der Greenberg-Retraktor wiederverwendbar und autoklavierbar?
Der Greenberg-Retraktor ist wiederverwendbar, und alle Komponenten sind vollständig autoklavierbar. Alle Komponenten sind aus hochwertigem Edelstahl AISI 304/316 (nicht magnetisch) geschmiedet. Standard-Dampfsterilisationszyklen mit Vorvakuum verwenden 134C /273F für 4 bis 5 Minuten.
Welche Blattbreite sollte für die Mikrochirurgie in der Tiefe verwendet werden?
Schmale, sich verjüngende Retraktorblätter des Greenberg-Retraktors mit Spitzenbreiten wie 0.06 in bis 0.09 in / 1.5 mm bis 2.4 mm sind ideal für die Mikrochirurgie in der Tiefe. Diese schmalen, sich verjüngenden Blätter eignen sich für tiefe zisternale und vaskuläre Zugänge sowie für Zugänge zur Schädelbasis.
Welchen Zweck erfüllt die Handauflage im Greenberg-System?
Die Handauflage des Greenberg-Systems stützt die Unterarme des Operateurs, um Muskelermüdung und Tremor bei feinen Mikrodissektionen zu reduzieren. Sie wird am oberen Abschnitt des Rahmens montiert und bietet eine Unterarmstütze, während der Operateur diese feinen Präparationsschritte durchführt.
Welche Funktion hat die Pattie-Ablage?
Die Pattie-Ablage des Greenberg-Retraktors bietet eine gut erreichbare, sterile Fläche für mit Kochsalzlösung getränkte Cottonoids und Mikroinstrumente. Sie wird nahe der Wunde am sekundären Stangenrahmen festgeklemmt, sodass die Ablage und die darauf befindlichen Materialien und Instrumente am Operationsgebiet gut erreichbar bleiben.
Können Krankenhäuser kundenspezifische OEM-Versionen dieser Retraktorsysteme bestellen?
Greenberg-Retraktorsysteme können bei Retractor Maker als kundenspezifische OEM-Versionen bestellt werden. Als direkter Hersteller fertigt Retractor Maker kundenspezifische Konfigurationen, individuelle Blattprofile und Private-Label-OEM-Sets für Krankenhausverbünde und Medizinproduktehändler.
Wie lange dauert die Montage eines Greenberg-Retraktorsystems?
Die Montage des Greenberg-Retraktors dauert bei kompakten Einstangenaufbauten weniger als 3 Minuten und bei vollständigen Doppelstangen-Rahmenkonfigurationen 6 bis 10 Minuten. Die Montagezeit hängt von der Konfiguration ab, wobei kompakte Einstangenaufbauten weniger Zeit benötigen als vollständige Doppelstangen-Rahmenaufbauten.
Wie werden die Arme des Greenberg-Retraktors in ihrer Position arretiert?
Die Arme des Greenberg-Retraktors werden arretiert, indem ein zentraler Drehknopf ein innenliegendes Seil spannt und dadurch alle Kugelgelenke gleichzeitig fixiert. Durch Lösen des Drehknopfs lassen sich die mehrgelenkigen Arme vertikal, horizontal und in verschiedenen Winkeln bewegen. Operateure können dann die Tiefe und den Winkel der Retraktorblätter verändern, ohne die Hauptbefestigungsstützen zu versetzen.
Wer hat den Greenberg-Retraktor entwickelt?
Dr. I. Edward Greenberg entwickelte den Greenberg-Retraktor, um mechanische Herausforderungen bei der manuellen Hirnretraktion zu lösen. Sein Entwurf führte einen mehrstufigen, frei positionierbaren Stangenrahmen, gelenkige Friktionsarme mit Arretierung über einen einzigen Drehknopf sowie doppelendige, formbare Retraktorblätter ein, die sich auf mikrochirurgische Breiten verjüngen.
Wie wird der Greenberg-Retraktor positioniert, damit die Sicht durch das Mikroskop frei bleibt?
Der Greenberg-Retraktor verfügt über erhöhte Haltestangen, die mechanische Gelenkstrukturen aus dem direkten Sichtfeld des Operateurs fernhalten. Bei der Montage werden frei positionierbare sekundäre Stangen horizontal oder in einem leichten Bogen um die Kraniotomiestelle angeordnet. Diese Anordnung verhindert, dass die Stangen den Lichteinfall oder den Strahlengang des Mikroskops beeinträchtigen.
Über den Autor
Saad Shahid · Vertriebs- und Marketingleiter
Saad Shahid ist Vertriebs- und Marketingleiter sowie Gründer von Retractor Maker, das 2023 in Sialkot, Pakistan, gegründet wurde. Außerdem arbeitet er mit seinem Vater bei Hospitech Traders, dem 1989 gegründeten Familienunternehmen für chirurgische Instrumente.
Verwandte Blogs & Leitfäden
Verwandte Retraktoren
Greenberg Retractor Kit
$3,499Free Shipping
Tubular Retractor System
$2,199Free Shipping
Budde Halo Retractor
$2,499Free Shipping
Verstellbarer Mayfield-Adapter
$1,199Free Shipping
Leyla Retractor
Ab $1,199Free Shipping
Greenberg Simplicity Retractor
$2,499Free Shipping
Benötigen Sie chirurgische Retraktoren oder Komponenten?
Teilen Sie uns Ihren Bedarf mit, einschließlich Produkt, Konfiguration, Menge und Bestimmungsland. Retractor Maker kann Angaben zu Verfügbarkeit, Spezifikationen und Preisen machen.
Angebot anfordern
