Ретрактор Bookwalter против Omni: ключевые различия, особенности и что выбрать

Автор: Saad Shahid · Обновлено 28 сентября 2026 г. · 11 мин чтения

При выборе стационарной самодержащей системы ретракторов для открытых операций больницы и отделы закупок часто сталкиваются с выбором

Ранорасширители, рассмотренные в этом руководстве: Ранорасширитель Bookwalter Retractor, Ранорасширитель Bookwalter Retractor (Standard), Система ретракторов Omni Retractor System. Все хирургические ранорасширители.

Ретрактор Bookwalter — самофиксирующаяся система для открытой хирургии с креплением к операционному столу, которую больницы и закупочные комиссии часто сравнивают с ретрактором Omni. Обе системы обеспечивают надёжное механическое раскрытие операционного поля и крепятся зажимами к боковым направляющим операционного стола для стабильного разведения краёв раны без ручного удержания. Их основное различие — конструкция рамы. В системе Bookwalter используется центральное замкнутое кольцо, например овальное или сегментированное, с надеваемыми на него храповыми фиксаторами, удерживающими хирургические лопатки. В системе Omni используется разомкнутая вильчатая рама Wishbone с быстросъёмными скользящими зажимами и лопатками с поворотными шарнирами. Выбор зависит от хирургической специализации, глубины операционного поля и необходимой скорости регулировки во время сложных операций.

Содержание

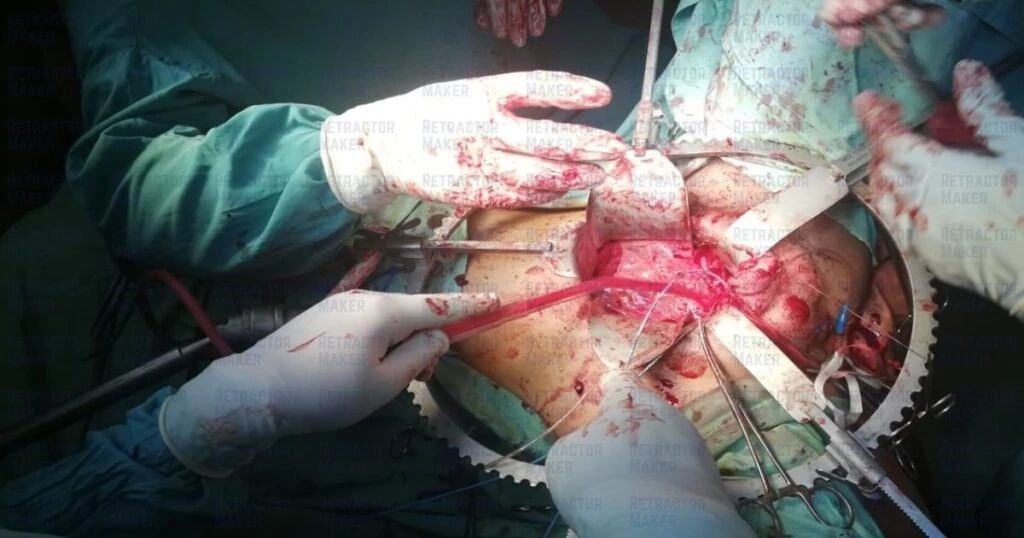

Что представляет собой ретрактор Bookwalter?

Набор и система ретракторов Bookwalter — это самофиксирующаяся система с креплением к операционному столу, основой которой служит центральное кольцо с замкнутым контуром. Прочная стойка, соединительная муфта и горизонтальная гибкая штанга обеспечивают её крепление к боковым направляющим стола. Вместе они образуют жёсткий контур на 360 градусов над животом пациента.

Хирурги устанавливают на кольцо отдельные стандартные или наклонные храповые фиксаторы. Они отводят лопатки наружу или под углом, обеспечивая надёжное отведение тканей. Прочность конструкции позволяет часами поддерживать широкое раскрытие брюшной полости и глубокий доступ к органам малого таза без смещения.

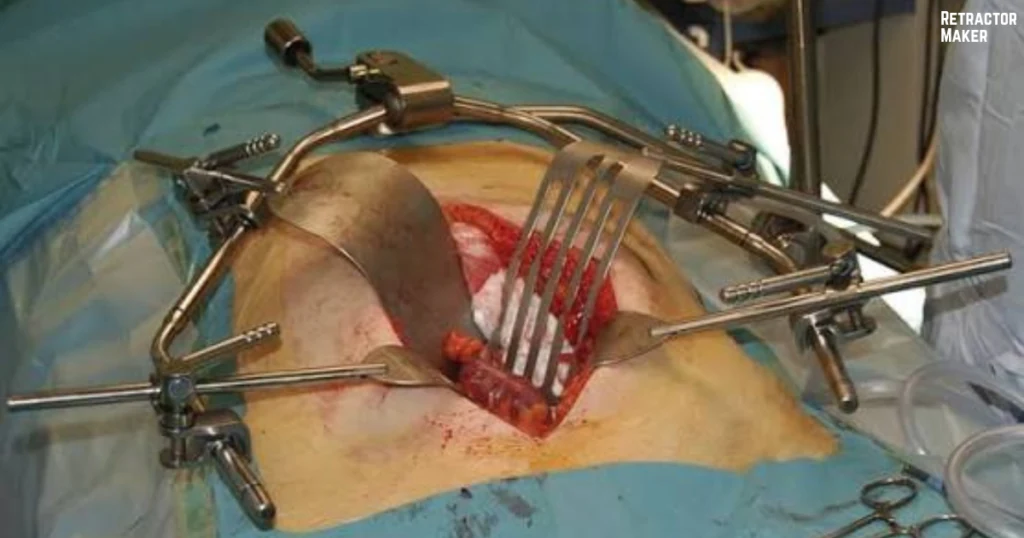

Что представляет собой ретрактор Omni?

Ретрактор Omni — самофиксирующаяся система с креплением к операционному столу и разомкнутой рамой Wishbone с открытым контуром. Рама не образует замкнутого кольца над пациентом: её ветви располагаются по сторонам разреза. Благодаря этому рабочее пространство непосредственно над раной остаётся полностью открытым.

Быстросъёмные подпружиненные держатели SnapClamp свободно перемещаются вдоль рамы. Специальные лопатки с поворотными шарнирами позволяют изменять угол их положения внутри раны. Такая конструкция делает Omni особенно эффективной для глубокого бокового доступа и быстрой регулировки натяжения лопаток.

Чем отличаются системы Bookwalter и Omni?

Обе системы используют операционный стол в качестве механической опоры, устраняя необходимость ручного удержания и усталость рук ассистента. При этом раскрытие операционного поля обеспечивается разными механическими конструкциями:

Система Bookwalter: прочность конструкции, непрерывная ретракция по всему периметру на 360 градусов и надёжное удержание лопаток при высоких нагрузках.
Система Omni: низкопрофильная конструкция рабочего пространства, быстрая регулировка зажимов и адаптация к контурам тканей за счёт поворотных лопаток.

Чем различаются конструкции рам?

Геометрия рамы — основное механическое различие. В системе Bookwalter используются полностью замкнутые кольца — овальные или сегментированные шарнирные, — окружающие рану. Это обеспечивает равномерное натяжение во всех направлениях, но иногда конструкция может значительно возвышаться над пациентом.

В системе Omni используется вильчатая рама Wishbone, ветви которой проходят по обеим сторонам разреза. Плоская вильчатая конструкция позволяет избежать размещения громоздких металлических штанг над рабочим пространством.

Как системы крепятся к операционному столу?

Обе системы крепятся к боковым направляющим операционного стола, но по-разному распределяют механические нагрузки. В системе Bookwalter обычно используется один усиленный зажим стойки для крепления к столу, поддерживающий центральную горизонтальную гибкую штангу и кольцевой узел.

Система Omni допускает конфигурации с одной стойкой с зажимом или с двусторонним расположением стоек с зажимами. Модульный удлинительный рычаг позволяет точно расположить раму Wishbone над асимметричными ранами.

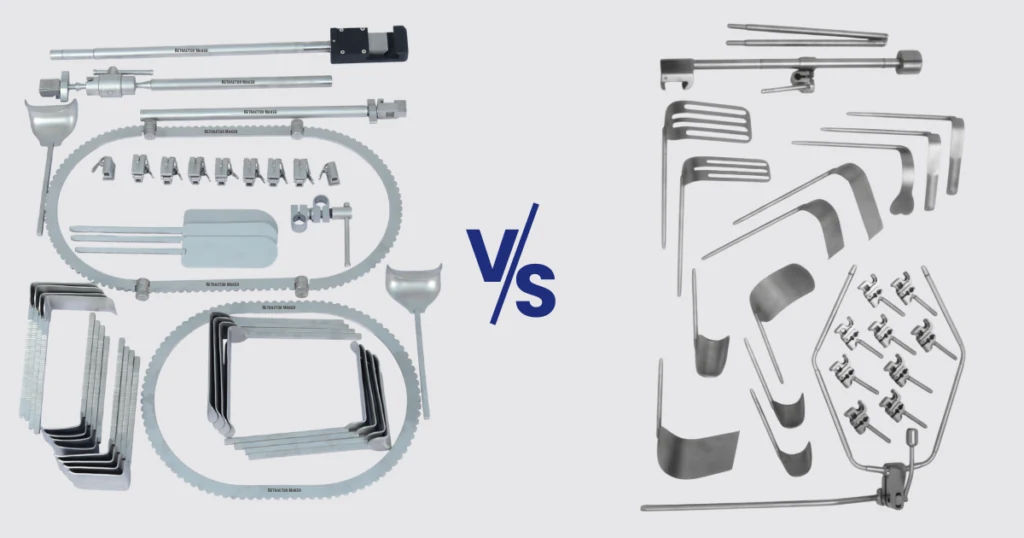

Какие компоненты входят в каждую систему?

Ретракторы Bookwalter и Omni: ключевые различия, особенности и рекомендации по выбору

Стандартный набор Bookwalter включает жёсткие кольца, вертикальные стойки, соединительные муфты горизонтальных штанг, стандартные скользящие храповые фиксаторы и наклонные храповые фиксаторы. Набор Omni включает разомкнутую раму Wishbone, стойки для стерильного поля, шарнирные удлинительные штанги, быстросъёмные зажимы SnapClamp и стержни лопаток с поворотными шарнирами. Храповые фиксаторы Bookwalter надеваются на кольцо скользящим движением. Зажимы Omni SnapClamp защёлкиваются непосредственно на штангах Wishbone и снимаются с них без продольного перемещения.

Чем отличаются варианты лопаток?

Лопатки Bookwalter имеют прямые жесткие стержни, которые устанавливаются непосредственно в стандартные или наклонные храповые держатели. Они обеспечивают стабильное удержание массивных мышечных слоев брюшной стенки.

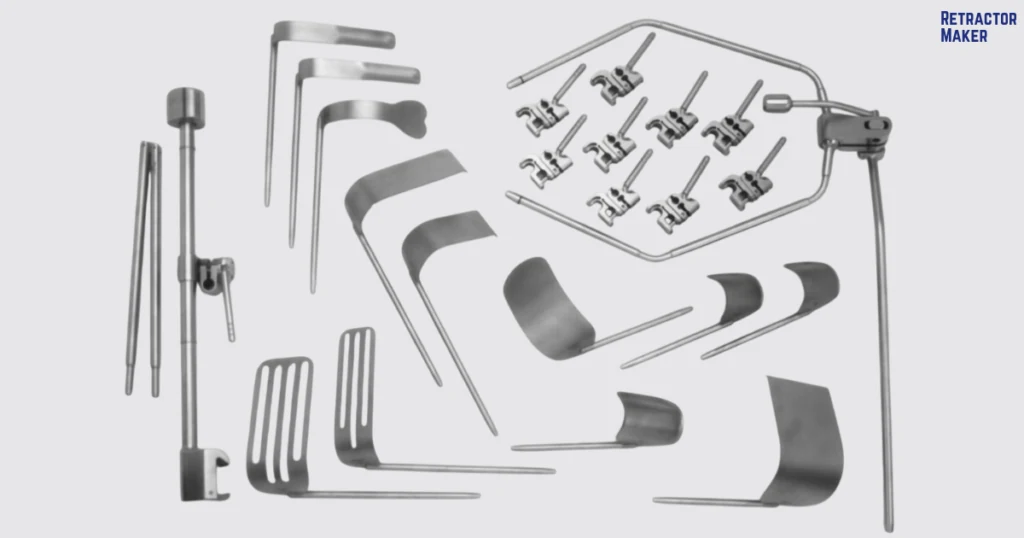

Лопатки Omni представляют собой специализированные поворотные ретракторы с шарниром в месте соединения рабочей поверхности лопатки со стержнем. Шарнир позволяет металлической лопатке следовать естественным изгибам глубоко расположенных внутренних органов. Это равномерно распределяет давление при ретракции и предотвращает травмирование тканей.

Как установить ретрактор Bookwalter и системы Omni

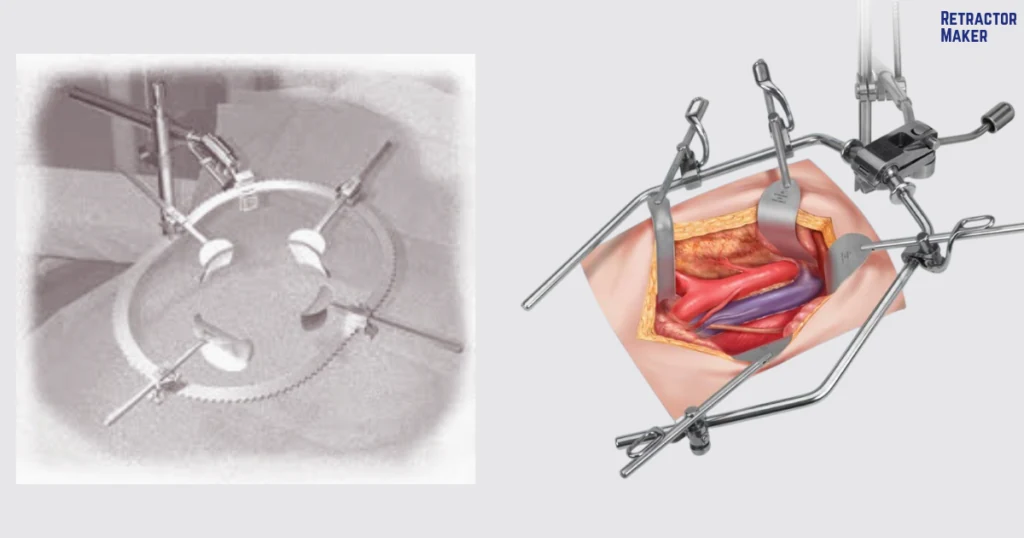

Сравнение установки систем Bookwalter и Omni

Сборка Bookwalter: простая установка с ручным выравниванием. Надежно зафиксируйте соединительную муфту стойки, вертикальную стойку, горизонтальную перекладину и кольцевую раму, прежде чем устанавливать храповые держатели на кольцо.
Сборка Omni: модульная конструкция. Закрепите раму Wishbone на вертикальной стойке и защелкните зажимы SnapClamps непосредственно на перекладинах рамы. Вставьте поворотные лопатки в зажимы и отрегулируйте их с помощью маховика.

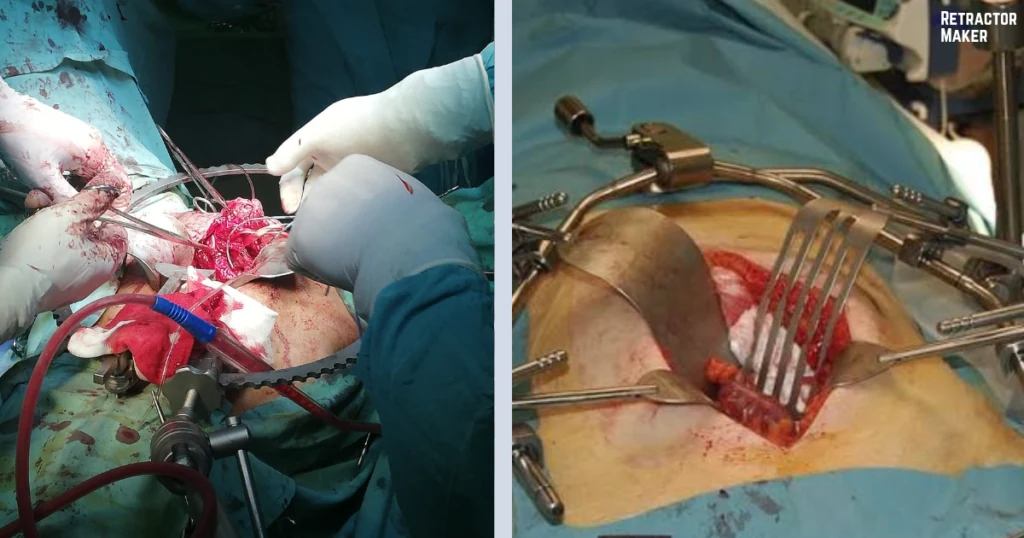

Как системы различаются по обеспечению хирургического доступа и стабильности?

Bookwalter обеспечивает постоянное значительное усилие, направленное вниз и наружу, для стабильного отведения толстых мышечных стенок у пациентов крупного телосложения. Omni имеет более низкий профиль, позволяющий хирургам работать ближе к поверхности кожи. Поворотные шарнирные лопатки Omni обеспечивают гибкость позиционирования в глубоких полостях. При высоких нагрузках со стороны сильно натянутых мышц их шарниры могут допускать несколько большую подвижность, чем жесткие лопатки Bookwalter.

Как регулируют положение лопаток во время операции?

Bookwalter: специальные наклонные храповые держатели позволяют регулировать угол стержня лопатки. Для изменения положения лопатки необходимо переместить ее храповой держатель по периметру кольца.
Omni: гибкая регулировка. Зажимы SnapClamps мгновенно защелкиваются на любом участке рамы Wishbone. Лопатки с поворотным шарниром автоматически поворачиваются вслед за движением органов, а рукоятка с микрорегулировкой обеспечивает точный контроль натяжения.

В каких хирургических вмешательствах обычно применяют эти системы?

Типичные хирургические вмешательства: сравнительная таблица

Хирургическая специальность	Операции, для которых оптимальна система Bookwalter	Операции, для которых оптимальна система Omni	Основная закупочная категория
Общая хирургия	Диагностическая лапаротомия, холецистэктомия, шунтирование желудка	Герниопластика, резекция кишечника, аппендэктомия	Ретракторы для общей хирургии
Урология	Открытая простатэктомия, радикальная цистэктомия	Нефрэктомия, операции на мочеточнике, трансплантация почки	Урологические ретракторы
Гинекология	Тотальная абдоминальная гистерэктомия, циторедуктивные операции при опухолях яичников	Тазовая лимфодиссекция, миомэктомия	Ретракторы для акушерства и гинекологии
Сосудистая хирургия	Хирургическое лечение аневризмы брюшной аорты (AAA)	Аортобедренное шунтирование, обнажение сонной артерии	Ретракторы для общей хирургии

Каковы преимущества и ограничения?

Преимущества и ограничения: сравнительная таблица

Ретракторная система	Основные конструктивные преимущества	Практические ограничения
Bookwalter	• Исключительная прочность конструкции • Жесткая фиксация по всей окружности рамы на 360 градусов • Простой ручной механизм блокировки	• Более громоздкая рама над разрезом • Для перемещения лопаток необходимо сдвигать храповые фиксаторы вдоль кольца
Omni	• Низкопрофильная разъемная рама Wishbone • Быстросъемные держатели SnapClamp • Поворотные лопатки предотвращают точечное давление	• Шарнирные соединения требуют надлежащего ухода при обработке • Необходим учет множества мелких зажимов

Bookwalter и Omni: сравнительная таблица

Эксплуатационный параметр	Ретракторная система Bookwalter	Ретракторная система Omni
Способ крепления	Соединительная муфта с одной стойкой для крепления к направляющей стола	Стойки для крепления к направляющим стола с одной или с обеих сторон
Конструкция рамы	Замкнутое кольцо (овальное или сегментное)	Разъемная вильчатая конструкция (рама Wishbone)
Варианты лопаток	Жесткие лопатки (Balfour, Kelly, моделируемые)	Лопатки с поворотным шарниром (Mayo, почечные, для органов брюшной полости)
Механизм регулировки	Надвижные храповые фиксаторы стандартного типа и с регулировкой наклона	Быстросъемные держатели SnapClamp
Стабильность	Исключительная стабильность при удержании мышц под сильным натяжением	Высокая стабильность при низком профиле конструкции
Гибкость настройки	Жесткий периметр с охватом 360 градусов	Шарнирная регулировка с поворотом под различными углами
Типичные вмешательства	Гистерэктомия, диагностическая лапаротомия, цистэктомия	Нефрэктомия, операции по поводу аневризмы брюшной аорты, трансплантационные операции
Хирургические специальности	Общая хирургия, акушерство и гинекология, урология	Урология, сосудистая хирургия, общая хирургия, трансплантология
Удобство сборки	Простая последовательная сборка от стойки к кольцу	Модульная сборка с быстрозащелкивающимися зажимами

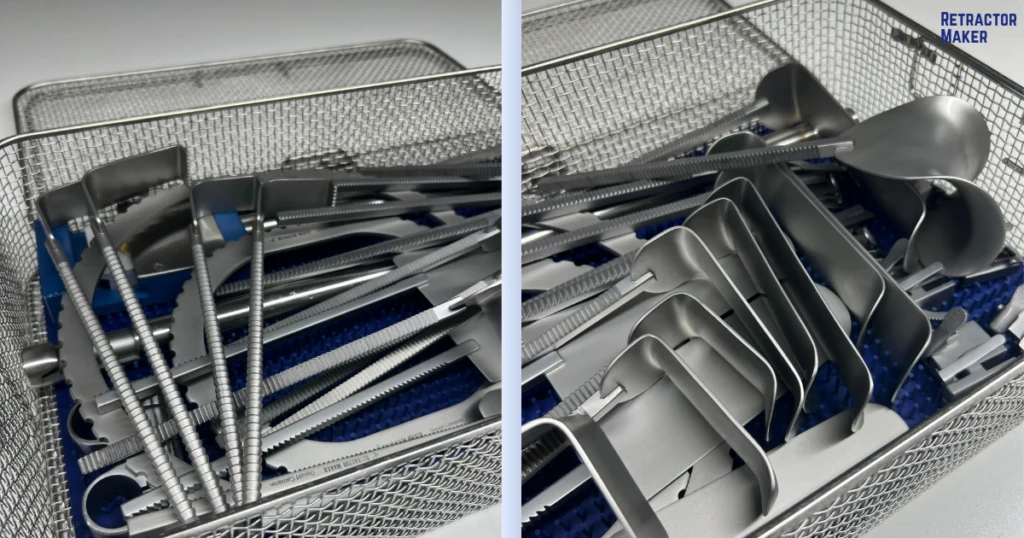

Стерилизация	Паровая стерилизация в автоклаве (134°C, с предварительным вакуумированием)	Паровая стерилизация в автоклаве (134°C, с предварительным вакуумированием)
Возможности индивидуальной конфигурации	Регулируемая форма колец и глубина лопаток	Различные углы поворота и удлинительные рычаги

Технические характеристики: сравнительная таблица

Технический параметр	Стандарт системы Bookwalter	Стандарт системы Omni
Основной материал	Высококачественная нержавеющая сталь AISI 304/316 (немагнитная)	Высококачественная нержавеющая сталь AISI 304/316 (немагнитная)
Обработка поверхности	Матовая сатинированная поверхность без бликов	Матовая сатинированная поверхность без бликов
Магнитные свойства	Немагнитная	Немагнитная
Толщина рамы	Стандартные диаметры прутка жёстких колец	Стандартные размеры плоских штанг Wishbone
Конструкция стержня лопатки	Гладкие плоские стержни с прорезями	Поворотные шарнирные соединения с круглыми стержнями
Размерные варианты	Стандартный для взрослых, педиатрический, бариатрический	Стандартный для взрослых, с увеличенным вылетом, микро

Какую систему выбрать для вашей больницы?

При выборе ориентируйтесь прежде всего на виды вмешательств, выполняемых вашей хирургической бригадой, и характеристики пациентов. Две системы различаются по следующим критериям:

Когда стоит выбрать набор и систему ретракторов Bookwalter

Большой объем крупных открытых операций на органах брюшной полости, диагностических лапаротомий и вмешательств в глубоких отделах малого таза, таких как тотальная гистерэктомия.
Потребность в раме высокой жесткости, которая поддерживает постоянное значительное натяжение толстых мышечных стенок без люфта в соединениях.
Предпочтение персоналом классической, простой конструкции со стойкой и кольцом и несложными скользящими храповыми держателями.

Когда стоит выбрать ретрактор Omni

Деликатные сосудистые вмешательства, трансплантация почки и операции в забрюшинном пространстве, требующие низкопрофильной конструкции для доступа к рабочей зоне.
Вмешательства в глубоких полостях, при которых лопатки должны безопасно повторять изгибы стенок хрупких внутренних структур, таких как почечная вена или селезенка.
Операционные бригады, которым важны быстросъемные зажимы SnapClamps для мгновенной установки на раму и снятия с нее, а также быстрой регулировки лопаток во время операции.

Почему больницы закупают продукцию у Retractor Maker?

Retractor Maker специализируется исключительно на производстве хирургических ретракторов. Мы не выпускаем инструменты общего назначения массового производства. Все наши производственные мощности, оборудование и системы контроля качества предназначены для этой единственной категории продукции.

Гарантированная совместимость: стойки для крепления к операционному столу, рамы, храповые держатели и лопатки имеют стандартные общепринятые в отрасли размеры, что обеспечивает беспроблемную замену утраченных или поврежденных компонентов в имеющихся больничных наборах.
Материал конструкции: высококачественная нержавеющая сталь AISI 304/316 (немагнитная) с высокой прочностью на растяжение помогает всем рамам и зажимам противостоять изгибу и сохранять точные механические допуски под нагрузкой.
Прямые поставки с завода: закупка непосредственно на нашем предприятии в Пакистане сокращает расходы на приобретение инструментов за счет исключения сторонних торговых посредников.
Надежные сроки поставки: более 50 квалифицированных сотрудников обеспечивают предсказуемый средний срок производства оптовых заказов — от 12 до 16 дней. Мы обслуживаем более 500 довольных клиентов по всему миру и предоставляем полный комплект экспортной документации.

Выбор системы для ваших хирургических задач

Обе системы ретракторов, Bookwalter и Omni, обеспечивают экспозицию операционного поля, помогая операционным бригадам работать точнее, безопаснее и эффективнее. Правильный выбор зависит от основных видов выполняемых вмешательств, предпочтений хирургов и требований к экспозиции в каждом конкретном случае.

Retractor Maker предлагает прямые поставки обеих стандартизированных систем с завода. Наши клинические заказчики получают долговечные высокоточные инструменты, изготовленные в соответствии со стандартными отраслевыми размерами.

Наша команда поможет с обновлением оснащения операционных блоков, заменой утраченных компонентов наборов и организацией надежных прямых поставок с завода.

Оснащайте операционные блоки с помощью прямых поставок с завода.

Ознакомьтесь с полной коллекцией рам и систем с креплением к операционному столу в нашем каталоге продукции.
Перейдите на страницу запроса коммерческого предложения, чтобы получить прайс-лист с ценами по каждой позиции или оптовые цены в зависимости от объема заказа.
Посетите страницу «Свяжитесь с нами», чтобы обсудить контрактное OEM-производство под вашей торговой маркой или условия экспортной доставки.

Клиническое примечание: это руководство предназначено для хирургических бригад и закупщиков больниц. Перед клиническим применением всегда следуйте инструкции производителя (IFU) и правилам стерилизации вашего учреждения.

Часто задаваемые вопросы

Какой ретрактор лучше: Bookwalter или Omni?

Ретрактор Bookwalter представляет собой жесткую систему ретракции по периметру, однако ни Bookwalter, ни Omni не имеют универсального преимущества. Bookwalter предпочитают за исключительную прочность конструкции и жесткую ретракцию по периметру на 360 градусов при обширных абдоминальных операциях. Omni выбирают для сосудистых операций, трансплантаций и вмешательств в глубоких полостях, требующих низкопрофильной рамы Wishbone и поворотных лопаток с шарнирным соединением.

Можно ли использовать одни и те же лопатки с Bookwalter и Omni?

В системах Bookwalter и Omni нельзя использовать одни и те же стандартные лопатки, поскольку их стержни и держатели различаются. Стандартные лопатки Bookwalter имеют плоские стержни с прорезями, совместимые со скользящими храповыми фиксаторами Bookwalter. Лопатки Omni имеют круглые стержни с поворотными шарнирами, которые фиксируются в держателях SnapClamp.

Какую систему проще собрать: Bookwalter или Omni?

Bookwalter отличается более простой последовательностью сборки, а Omni позволяет быстрее выполнять регулировку во время операции. Bookwalter имеет понятную линейную схему сборки от стойки к кольцу. Omni отличается более модульной конструкцией с быстрозащелкивающимися зажимами, однако установка его поворотных лопаток требует несколько большей подготовки.

Какая система лучше подходит для урологии: Bookwalter или Omni?

Omni часто предпочитают для нефрэктомий и трансплантаций, а Bookwalter широко используют при обширных урологических операциях в области малого таза. Обе системы применяются в урологии. Разъемная рама Wishbone системы Omni и узкие поворотные лопатки для почечной вены обеспечивают безопасный доступ к глубоким отделам забрюшинного пространства. Области применения Bookwalter включают открытые радикальные цистэктомии.

Какую систему предпочитают в гинекологии: Bookwalter или Omni?

Bookwalter обычно предпочитают при открытых онкогинекологических операциях и тотальных абдоминальных гистерэктомиях. Его большие овальные и сегментированные кольцевые рамы обеспечивают отличный, непрерывный обзор глубоких отделов малого таза. Именно такая экспозиция малого таза обусловливает предпочтение этой системы при указанных открытых гинекологических вмешательствах.

Какая система обеспечивает больше возможностей регулировки во время операции: Bookwalter или Omni?

Omni обеспечивает больше возможностей регулировки во время операции. Зажимы SnapClamp можно мгновенно защелкнуть на любом участке рамы Wishbone. Поворотные лопатки также автоматически меняют угол, адаптируясь к внутренней анатомии пациента, что обеспечивает гибкость как в размещении зажимов, так и в позиционировании лопаток.

Можно ли стерилизовать системы Bookwalter и Omni в автоклаве?

Системы Bookwalter и Omni полностью совместимы со стандартными больничными циклами паровой стерилизации в автоклаве (от 134C до 273C). Все компоненты, включая зажимы для крепления к столу, стойки, рамы и скользящие храповые фиксаторы, изготовлены из высококачественной нержавеющей стали премиального класса AISI 304/316 (немагнитной).

Можно ли заказать OEM-версии систем Bookwalter и Omni?

Системы Bookwalter и Omni доступны в рамках нашего полного комплекса услуг контрактного OEM-производства и производства под вашей торговой маркой. Мы можем изменить размеры лопаток или длину стоек. В рамках этих производственных услуг мы также можем нанести логотип вашей компании непосредственно на инструменты с помощью лазерной гравировки.

Каков средний срок выполнения оптовых заказов?

Средний срок выполнения оптовых заказов на Bookwalter и Omni составляет от 12 до 16 дней с момента подтверждения заказа. Этот срок охватывает производство на нашей фабрике, контроль качества и упаковку. Таким образом, срок от 12 до 16 дней включает все три этапа, а не только производство.

Можно ли заказать отдельные компоненты Bookwalter и Omni или только полные комплекты?

Bookwalter и Omni поставляются как в виде полных ретракторных систем в готовой комплектации, так и в виде отдельных сменных компонентов. Отдельно доступны зажимы для крепления к столу, сегментированные кольца, отдельные храповые фиксаторы и лопатки определенных типов. Эти сменные компоненты позволяют пополнять имеющиеся в больнице инструментальные наборы, не заказывая каждый раз полный комплект.

Для чего используется ретрактор Bookwalter?

Ретрактор Bookwalter обеспечивает широкий обзор брюшной полости и глубоких отделов малого таза во время открытых операций. Замкнутое кольцо с креплением к операционному столу и независимые стандартные или наклонные храповые фиксаторы удерживают лопатки в заданном положении. Такая конструкция обеспечивает жесткую ретракцию по периметру для длительной экспозиции и удержания массивной мышечной стенки.

Что представляет собой рама Wishbone ретрактора Omni?

Рама Wishbone ретрактора Omni — это разъемная конструкция с незамкнутым контуром, ветви которой располагаются вокруг разреза. Она оставляет свободным рабочее пространство непосредственно над раной. Низкопрофильная вильчатая конструкция служит опорой для быстросъемных держателей SnapClamp и лопаток с поворотными шарнирами, не образуя замкнутого кольца над пациентом.

Как ретракторы Bookwalter и Omni крепятся к операционному столу?

Ретракторы Bookwalter и Omni крепятся к боковым направляющим операционного стола, обеспечивая стабильное разведение краев раны без ручного удержания. В системе Bookwalter обычно используется один усиленный зажим стойки, поддерживающей горизонтальную гибкую штангу и кольцо. В системе Omni могут использоваться односторонние или двусторонние зажимы стоек с модульным удлинительным кронштейном.
