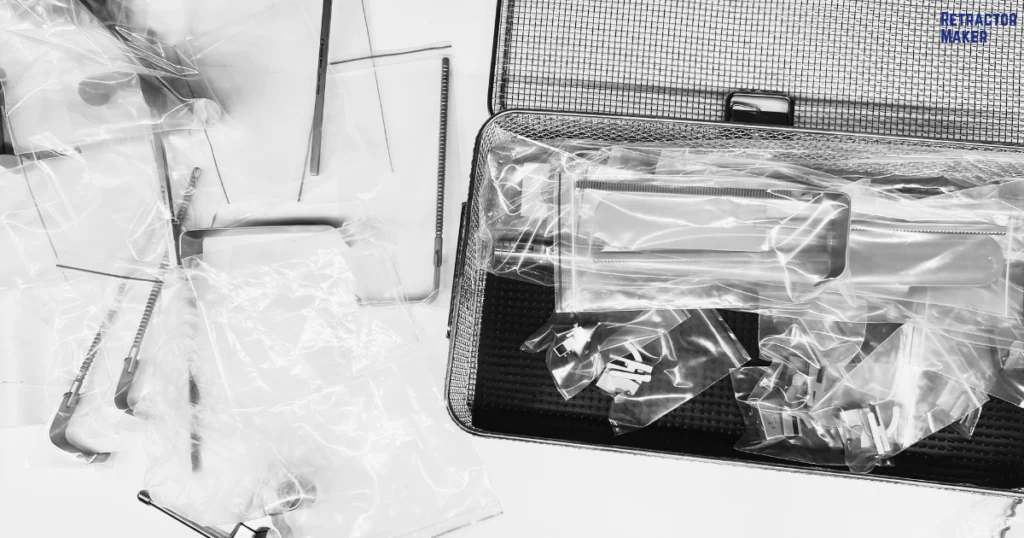

¿Qué es el Separador Bookwalter? Historia, Ensamblaje y Usos

La exposición quirúrgica es uno de los aspectos más importantes de cualquier operación abierta. Sin una visión clara y estable del sitio quirúrgico, los equipos quirúrgicos no pueden realizar procedimientos de cavidad profunda de manera segura. Durante muchas décadas, lograr esta visión significaba depender de asistentes quirúrgicos para sostener pesados separadores manuales durante horas, lo que a menudo provocaba fatiga, tensión desigual y un espacio de trabajo saturado. El desarrollo del Separador Bookwalter cambió esto por completo al introducir un sistema confiable, montado en la mesa, que mantiene las incisiones abiertas mecánicamente. Esta guía integral cubre la historia, los componentes principales, el ensamblaje paso a paso y las aplicaciones clínicas de este instrumento quirúrgico esencial.

¿Qué es un Separador Bookwalter?

Un Separador Bookwalter es un sistema de separación mecánica especializado, montado en la mesa, utilizado por cirujanos para mantener una exposición constante y manos libres de sitios quirúrgicos profundos durante operaciones abiertas mayores. A diferencia de las herramientas manuales tradicionales que requieren que una persona retraiga el tejido continuamente, o los separadores autoestáticos más pequeños que ejercen presión contra los bordes de la piel, el sistema Bookwalter se acopla directamente al riel lateral de la mesa de operaciones.

Este diseño montado en la mesa transfiere toda la fuerza física de la retracción lejos tanto del cuerpo del paciente como del personal quirúrgico hacia la base de acero pesado de la mesa de operaciones. Debido a que es modular, el sistema puede configurarse de varias maneras utilizando una combinación de postes verticales, barras horizontales, marcos de anillo personalizables, trinquetes ajustables y valvas intercambiables para adaptarse a la forma del cuerpo del paciente y a las necesidades específicas de la incisión.

Historia del Separador Bookwalter

Para comprender cuánto mejoró el Separador Bookwalter la cirugía abierta, es útil observar los desafíos que enfrentaban los médicos a mediados del siglo XX. Antes de que este sistema estuviera ampliamente disponible, las operaciones abdominales y pélvicas abiertas requerían múltiples asistentes quirúrgicos o enfermeros instrumentistas situados alrededor de la mesa de operaciones, sosteniendo valvas de acero manuales para mantener la herida abierta.

¿Quién inventó el Separador Bookwalter?

El sistema fue inventado por el Dr. John R. Bookwalter, un cirujano general estadounidense de Ohio. Durante su residencia y práctica quirúrgica temprana en la década de 1970, el Dr. Bookwalter notó regularmente las limitaciones de los marcos abdominales fijos utilizados en ese momento. Descubrió que los modelos mecánicos existentes eran a menudo demasiado voluminosos, difíciles de ajustar a mitad de la operación o propensos a perder su agarre al trabajar profundamente dentro de la cavidad pélvica. Trabajando estrechamente con ingenieros médicos y diseñadores de instrumentos, el Dr. Bookwalter creó una estructura simplificada de anillo y poste que utilizaba trinquetes deslizantes de conexión rápida. Su diseño permitió que un solo cirujano configurara, ajustara y bloqueara los ángulos de retracción en pocos segundos.

¿Por qué fue desarrollado?

El Dr. Bookwalter diseñó su sistema para abordar tres dificultades principales en el quirófano:

• Fatiga del asistente: Sostener una valva de separación pélvica profunda con fuerza constante durante tres o cuatro horas es físicamente agotador. A medida que los asistentes se cansaban, sus manos se desplazaban naturalmente, lo que podía bloquear la visión del cirujano o causar daños accidentales al tejido.
• Espacio de trabajo saturado: Tener dos o tres asistentes parados estrechamente alrededor de la incisión dejaba muy poco espacio físico para que el cirujano principal y el enfermero instrumentista movieran sus manos e instrumentos con limpieza.
• Presión de retracción inestable: La tracción manual es naturalmente desigual. El Bookwalter fue diseñado para proporcionar una sujeción mecánica plana, uniforme y constante, protegiendo los márgenes de tejido delicado de cambios repentinos.

Introducido en el mercado médico internacional a finales de la década de 1970, su diseño patentado se convirtió rápidamente en una configuración estándar para procedimientos abdominales abiertos en todo el mundo.

Componentes principales de un Separador Bookwalter

El sistema Bookwalter no es una sola herramienta, sino más bien un kit organizado de elementos estructurales interconectados. Cada pieza tiene una función mecánica específica en la construcción del marco final.

Cómo funciona cada componente

El sistema se basa en una cadena estructural que comienza en el riel de la mesa y termina dentro de la herida quirúrgica:

• Acoplador de poste (Abrazadera de mesa): Un bloque pesado y sólido de acero mecanizado que se sujeta directamente al riel lateral de la mesa quirúrgica. Sirve como base para toda la configuración.
• Poste de campo vertical: Una varilla de acero gruesa que se inserta en el acoplador del poste, extendiéndose verticalmente al lado del paciente para proporcionar espacio de altura sobre el campo estéril.
• Barra flexible horizontal: Se conecta a la parte superior del poste vertical. Cuenta con articulaciones ajustables que permiten que el brazo horizontal gire, se extienda y se bloquee sobre el cuerpo del paciente.
• Marcos de anillo (Ovalados o Segmentados): Los lazos estructurales que se conectan a la barra horizontal y cuelgan directamente sobre la incisión. Los anillos ovalados son lazos sólidos y rígidos utilizados para accesos estándar. Los anillos segmentados cuentan con bisagras integradas, lo que permite que los lados del anillo se plieguen hacia arriba o hacia abajo para adaptarse a cuerpos de pacientes curvos.

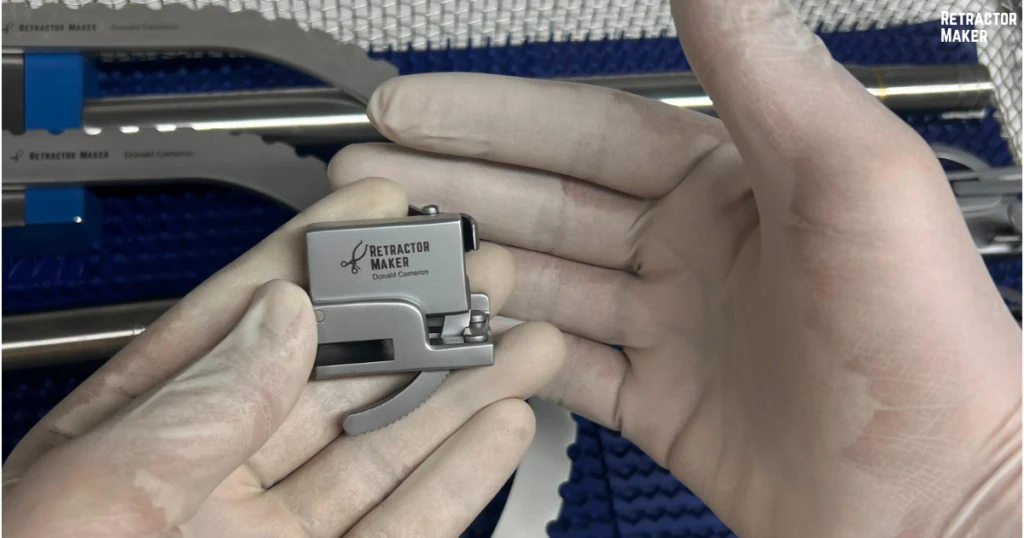

• Trinquetes deslizantes (Estándar o Inclinables): Clips mecánicos que se deslizan sobre el anillo perimetral. Sostienen las valvas del separador y utilizan un mecanismo de muesca simple para tirar y bloquear las valvas hacia atrás. Los trinquetes inclinables cuentan con una bisagra de engranaje adicional, lo que permite al usuario angular la punta de una valva hacia abajo en esquinas anatómicas profundas.
• Valvas del separador: Placas de metal sólido o tiras flexibles que contactan directamente con el tejido. Se encajan en los trinquetes y mantienen abiertos los bordes de la herida.

Tabla de componentes del producto

Guía de montaje paso a paso

El montaje adecuado es fundamental para garantizar la seguridad del paciente y mantener la integridad del campo estéril. Esta guía describe el método estándar para configurar el sistema en una mesa de operaciones.

Cómo configurar un Bookwalter Retractor

1. 1Monte el Post Coupler: Localice el riel lateral de la mesa de operaciones, aproximadamente a la altura de las caderas o el abdomen inferior del paciente. Coloque el post coupler directamente sobre el riel lateral y apriete firmemente el tornillo de montaje principal. Asegúrese de que el acoplador esté sujeto sobre los campos estériles en una parte limpia y descubierta del riel lateral para un agarre de metal sobre metal sin deslizamientos.
2. 2Inserte el Poste de Campo Vertical: Inserte la parte inferior del poste de campo vertical en el orificio superior del acoplador de poste montado. Deslícelo hacia abajo hasta la altura deseada y luego apriete la perilla de bloqueo del acoplador. Tire firmemente del poste de forma manual para asegurarse de que no haya tambaleo vertical ni rotacional.
3. 3Acople la Barra Flex Horizontal: Deslice el conjunto de la barra flex horizontal en la parte superior del poste de campo vertical. Utilice la junta giratoria integrada para orientar la barra horizontalmente sobre el abdomen del paciente, luego apriete firmemente la perilla del conector del poste. Asegúrese de que el brazo horizontal permanezca lo suficientemente alto sobre la piel del paciente para evitar puntos de presión.
4. 4Asegure el Marco de Anillo: Seleccione el marco de anillo adecuado (ovalado o segmentado) para el procedimiento. Conecte el brazo de montaje del anillo al cierre de sujeción en el extremo de la barra flex horizontal. Alinee el anillo de modo que quede nivelado y centrado directamente sobre la incisión quirúrgica, luego apriete la abrazadera de la barra flex para bloquear todo el marco rígidamente en su lugar.
5. 5Deslice los Trinquetes y las Valvas: Una vez que el cirujano realiza la incisión inicial, deslice los trinquetes estándar o basculantes en el marco de anillo. Inserte las valvas separadoras seleccionadas en los márgenes de la herida quirúrgica, luego deslice los mangos de las valvas en las ranuras de los trinquetes. Tire de las palancas de los trinquetes hacia afuera para aplicar una fuerza de retracción controlada y uniforme, bloqueándolas en su lugar una vez que se logre la exposición óptima.

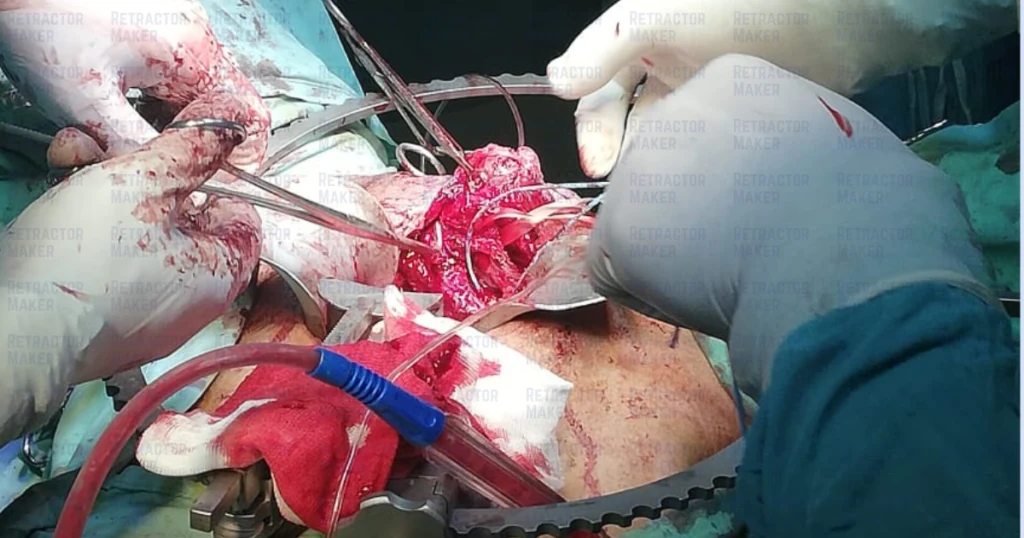

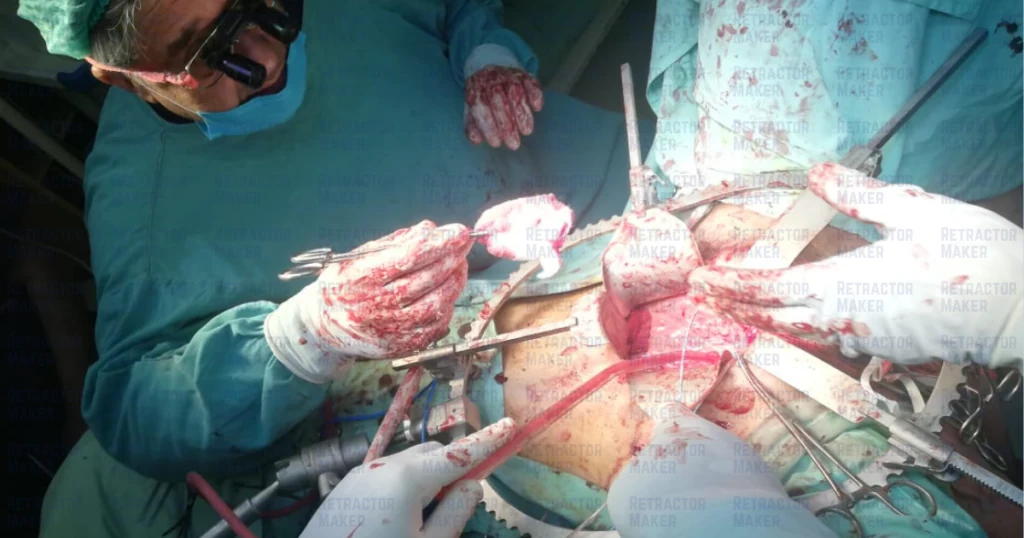

Cómo utilizan los cirujanos el sistema

Durante una operación activa, los cirujanos utilizan el sistema Bookwalter como un esqueleto externo. Debido a que los marcos de anillo rodean la incisión, los trinquetes pueden colocarse en cualquier posición alrededor del perímetro (360 grados). Esto permite al equipo quirúrgico traccionar los tejidos hacia arriba, hacia afuera o en ángulos oblicuos simultáneamente. Al utilizar una combinación de valvas poco profundas para las capas de grasa superficial y valvas profundas o maleables para las cavidades internas, el cirujano puede crear una vía clara directamente hacia el órgano objetivo.

Procedimientos Quirúrgicos Comunes

El sistema es altamente favorecido en operaciones abiertas mayores de tejidos profundos donde la visibilidad amplia es obligatoria.

Tabla de Procedimientos Quirúrgicos Comunes

Ventajas y Limitaciones

Si bien el sistema Bookwalter es el estándar de oro para procedimientos abdominales y pélvicos, los equipos quirúrgicos deben evaluar sus características de rendimiento junto con las consideraciones del quirófano.

Tabla de Ventajas vs Limitaciones

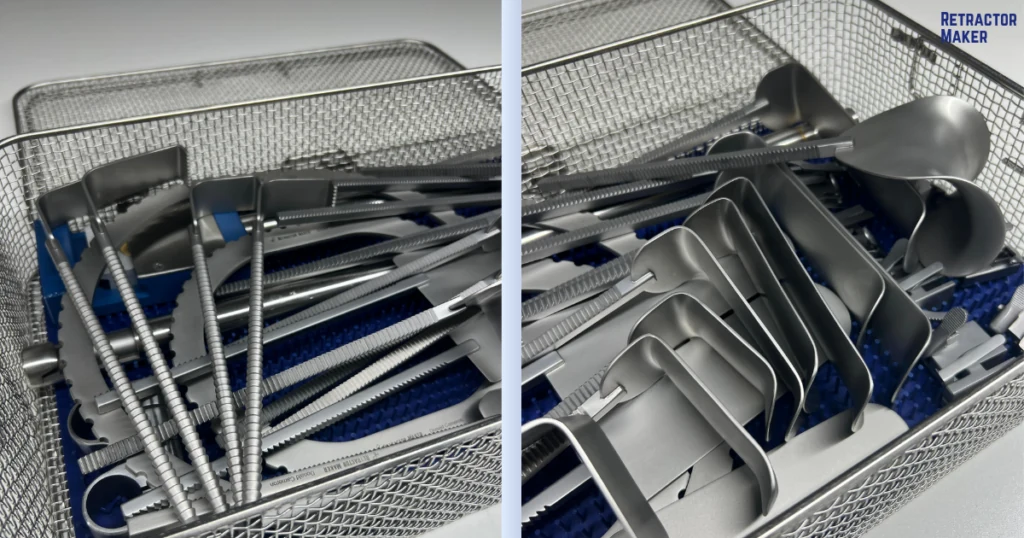

Valvas y accesorios disponibles

La utilidad general del sistema depende en gran medida de su amplia selección de valvas intercambiables. Se emplean diferentes formas y profundidades según el grosor de la pared abdominal del paciente y la fragilidad de los órganos internos.

• Kelly Blades: Son valvas estándar en ángulo recto con bordes lisos y romos. Se utilizan principalmente para retraer paredes musculares gruesas, capas de grasa subcutánea y márgenes abdominales de forma segura sin causar aplastamiento localizado o necrosis.
• Balfour Blades: Valvas anchas y de gran alcance diseñadas para retraer secciones amplias de la pared abdominal, frecuentemente utilizadas en los márgenes inferiores o superiores de una incisión de laparotomía.
• Harrington (Sweetheart) Blades: Con una punta distintiva en forma de corazón bordeada por un labio liso y ancho, están especializadas para retraer suavemente órganos internos profundos y delicados como el hígado o la vesícula biliar.
• Malleable Blades: Fabricadas con aleaciones de acero inoxidable dúctil, estas valvas pueden ser dobladas, curvadas o torcidas manualmente por el equipo quirúrgico para navegar alrededor de estructuras internas irregulares o proteger tejidos frágiles de forma segura.

Tabla de tamaños de valvas

Limpieza, esterilización y mantenimiento

Debido a que estos instrumentos entran en contacto con cavidades de tejido profundo durante procedimientos de alta exposición, los protocolos estrictos de reprocesamiento son esenciales para prevenir la contaminación cruzada y prolongar la vida útil de los componentes de acero.

Protocolo de limpieza y esterilización

Directamente después de la cirugía, limpie todos los componentes con un paño estéril húmedo para evitar que los residuos de sangre, grasa y tejido se sequen en las superficies metálicas o dentro de los dientes del engranaje de la cremallera. Separe completamente el acoplador del poste, el poste vertical, la barra flexible, el marco del anillo, las cremalleras y las hojas individuales.

Sumerja todos los componentes en una solución de limpieza enzimática de pH neutro. Utilice un cepillo de cerdas plásticas suaves para limpiar el interior de las ranuras de bloqueo de la cremallera, las guías de los engranajes y las juntas de conexión. Nunca utilice lana de acero o cepillos de alambre, ya que estos rayarán la capa protectora de óxido del acero inoxidable, provocando óxido.

Coloque las piezas desmontadas dentro de un desinfectante térmico médico y ejecute un ciclo estándar utilizando agua limpia y desmineralizada. Asegúrese de que todas las piezas estén completamente secas antes de empaquetarlas. Coloque los componentes completamente secos y desmontados dentro de su caja de esterilización perforada dedicada y ejecute un ciclo estándar de autoclave de vapor de prevacío a alta temperatura.

Tabla de especificaciones técnicas

Consejos de mantenimiento

• Verifique los dientes de bloqueo de la cremallera: Inspeccione los trinquetes de bloqueo y los mecanismos de resorte en cada cremallera antes de empaquetar. Si los dientes están desgastados o la tensión del resorte es débil, reemplace la cremallera inmediatamente para evitar deslizamientos durante la cirugía.
• Inspeccione las juntas de soldadura y los pivotes: Verifique las interfaces de soldadura en los anillos y el acoplador del poste vertical en busca de grietas microscópicas. Asegúrese de que todas las juntas giratorias roten suavemente sin fricción.
• Aplique lubricante para instrumentos aprobado: Aplique periódicamente un lubricante para instrumentos médicos soluble en agua y permeable al vapor (“leche para instrumentos”) en las bisagras de la cremallera y las juntas de ajuste de la barra flexible.
• Use agua desmineralizada: Asegúrese siempre de que sus redes de limpieza y de vapor de autoclave utilicen agua desmineralizada de alta pureza para evitar depósitos de incrustaciones minerales o manchas.

Por qué los hospitales eligen los Bookwalter Retractor Systems

Las juntas de adquisiciones hospitalarias y los gerentes de quirófano prefieren este sistema porque ofrece una forma altamente predecible de estabilizar la eficiencia del quirófano. Al convertir las tareas manuales en un proceso mecánico autorretentivo, la herramienta ayuda a los hospitales a gestionar la escasez de personal de manera eficiente. Además, debido a que un solo kit puede ajustarse para adaptarse a las formas de pacientes pediátricos, adultos o bariátricos, el hospital no necesita comprar múltiples marcos especializados separados para diferentes departamentos.

Por qué comprar directamente al fabricante del retractor

Obtener sus instrumentos directamente de nuestra fábrica especializada en Pakistán proporciona beneficios estructurales y logísticos claros:

• Enfoque de fabricación especializado: No fabricamos miles de herramientas médicas generales no relacionadas. Toda nuestra instalación, maquinaria y talento de diseño se dedican exclusivamente a retractores quirúrgicos. Esto nos permite mantener tolerancias estrechas, bordes de hoja perfectamente lisos y guías de bloqueo altamente confiables.
• Compatibilidad entre inventarios: Fabricamos nuestras barras, anillos, cremalleras y valvas para cumplir con las dimensiones estándar reconocidas por la industria. Esto significa que puede utilizar nuestros componentes individuales para reemplazar piezas faltantes o dañadas en sus bandejas hospitalarias existentes de manera fluida.
• Plazos de producción eficientes: Con una fuerza laboral dedicada de más de 50 empleados calificados, mantenemos un tiempo de entrega promedio en fábrica eficiente y altamente predecible de 12 a 16 días para pedidos al por mayor.
• Abastecimiento directo de fábrica: La eliminación de intermediarios comerciales permite a los distribuidores internacionales, importadores médicos y redes hospitalarias asegurar instrumental premium directamente desde la fuente sin márgenes ocultos de corredores. Brindamos soporte completo para la exportación internacional y embalaje de carga seguro para garantizar que sus envíos lleguen de manera segura y a tiempo.

Conclusión

El sistema de separador Bookwalter sigue siendo una de las innovaciones más exitosas en la exposición quirúrgica abierta moderna, ofreciendo una estabilidad estructural excepcional, flexibilidad modular y mantenimiento del campo manos libres. Al comprender su ensamblaje paso a paso, los requisitos de cuidado del material y las funciones de los componentes, los centros sanitarios pueden maximizar la vida útil de estos sistemas esenciales preservando al mismo tiempo una eficiencia óptima en el quirófano.
