¿Qué es el FK Retractor (Feyh-Kastenbauer) y cómo se coloca?
Autor: Saad Shahid · Actualizado · 16 min de lectura
Lograr un acceso visual y físico claro al tracto aerodigestivo superior es uno de los desafíos más exigentes en cabeza
Separadores tratados en esta guía: Retractor FK (Feyh-Kastenbauer). Ver todos los separadores quirúrgicos.
El separador FK es un sistema de marco abierto que proporciona exposición de la vía aerodigestiva superior durante la cirugía de cabeza y cuello. El acceso resulta difícil porque la cavidad oral, la faringe y la laringe son espacios estrechos y profundos delimitados por tejidos sensibles. El sistema resuelve estas dificultades de exposición y se desarrolló a partir del concepto de marco abierto Feyh-Kastenbauer.
El separador FK proporciona una estructura abierta y adaptable que supera las limitaciones de visibilidad y maniobrabilidad del instrumental de los laringoscopios tubulares tradicionales. Es un elemento clave de la cirugía robótica transoral (TORS) moderna. También facilita la microcirugía operatoria y los procedimientos con láser en la base de la lengua, la laringe y la hipofaringe.
La colocación correcta de esta plataforma autoestática es esencial para obtener un campo quirúrgico óptimo. Un montaje adecuado mantiene los tejidos firmemente sujetos y conserva ángulos de trabajo abiertos para el instrumental. Favorece la precisión quirúrgica y protege las estructuras anatómicas circundantes del paciente.
Contenido
¿Qué es el separador FK (Feyh-Kastenbauer)?
El separador FK (Feyh-Kastenbauer) es un laringofaringoscopio separador autoestático con un diseño no tubular de marco abierto. Los laringoscopios cerrados tradicionales utilizan canales cilíndricos estrechos. En cambio, el sistema FK utiliza un marco de amplia abertura alrededor del punto de acceso quirúrgico, sin paredes laterales cerradas.
El marco abierto proporciona una abertura más amplia y elimina las barreras físicas laterales. Esto crea espacio para la triangulación de múltiples instrumentos y la colocación de una óptica endoscópica. También permite maniobrar con instrumentos manuales especializados o efectores finales robóticos.
El sistema Feyh-Kastenbauer ofrece un ajuste multiaxial en lugar de una separación estática o en un solo plano. Los ángulos de las valvas pueden controlarse de forma independiente para elevar o deprimir los tejidos. La profundidad de inserción también puede ajustarse hacia delante y hacia atrás. Estos controles permiten adaptar el campo quirúrgico a las variaciones anatómicas de cada paciente en la cavidad oral, la orofaringe, la base de la lengua, la laringe y la hipofaringe.
¿Para qué se utiliza el separador FK-WO TORS?
El montaje del separador FK-WO TORS proporciona exposición quirúrgica para diversos métodos operatorios avanzados en las regiones anatómicas de la vía aerodigestiva superior. Entre sus aplicaciones se incluyen:
- Acceso de gran amplitud para efectores finales robóticos, con espacio libre para múltiples brazos que permite utilizar endoscopios 3D en espacios faríngeos reducidos.
- Líneas de visión directas con gran aumento para intervenciones precisas con microscopio binocular.
- Proporciona una vía de acceso estable y no inflamable para sistemas láser de dióxido de carbono ($CO_2$) y otros láseres quirúrgicos.
- Acceso directo a la orofaringe, la laringe, la hipofaringe y la entrada proximal del esófago.
- Exposición de lesiones de la base de la lengua, tejido de la amígdala lingual, estructuras supraglóticas y senos piriformes.
- Separación estática de tejidos blandos para intervenciones abiertas o endoscópicas en cirugía general de la cavidad oral, la laringe y la faringe.

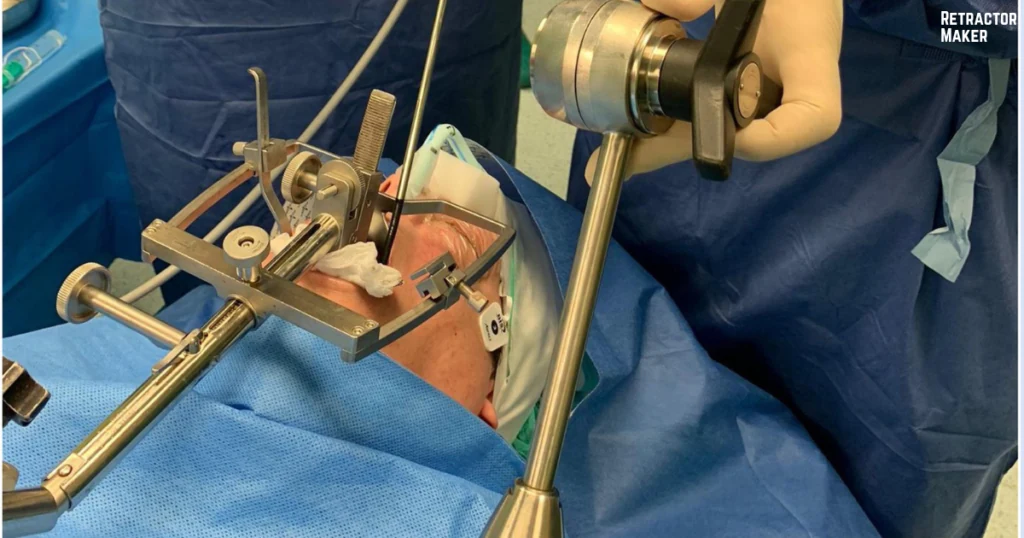

El montaje FK-WO TORS mantiene un espacio de trabajo abierto para instrumentos robóticos o convencionales. Ayuda a evitar colisiones entre instrumentos y reduce la congestión en el punto de entrada. También mantiene una exposición estable durante resecciones prolongadas.
Esta imagen muestra la amplia abertura de trabajo y el espacio libre para el instrumental que proporciona el montaje.
¿Cuáles son las características principales del separador FK?
El funcionamiento del separador FK depende de varias características mecánicas y estructurales clave.
¿Cómo mejora el acceso el marco no tubular?
El marco de amplia abertura sustituye a los tubos cilíndricos cerrados convencionales para mejorar el acceso. Su geometría abierta elimina las paredes laterales rígidas. Esto amplía la línea de visión y aumenta los ángulos de entrada disponibles para los instrumentos quirúrgicos.
¿Cómo se ajusta el ángulo de la valva?
El personal quirúrgico ajusta la inclinación de la valva hacia arriba o hacia abajo para elevar o deprimir con precisión los tejidos blandos deseados. De este modo, los tejidos quedan alineados con el eje visual.
¿Cómo se controla la profundidad de inserción de la valva?
El mecanismo de montaje de la valva controla el movimiento hacia delante y hacia atrás. Esto sitúa la punta distal a la profundidad anatómica exacta necesaria. El ajuste de profundidad permite trabajar superficialmente en la base de la lengua o a mayor profundidad en la hipofaringe.
¿Cómo se ajusta el espacio de separación?
Los equipos quirúrgicos adaptan el volumen del espacio de separación ajustando conjuntamente el ángulo de la valva y la profundidad de inserción. De este modo, el espacio se adapta a la abertura anatómica del paciente y a las necesidades quirúrgicas.

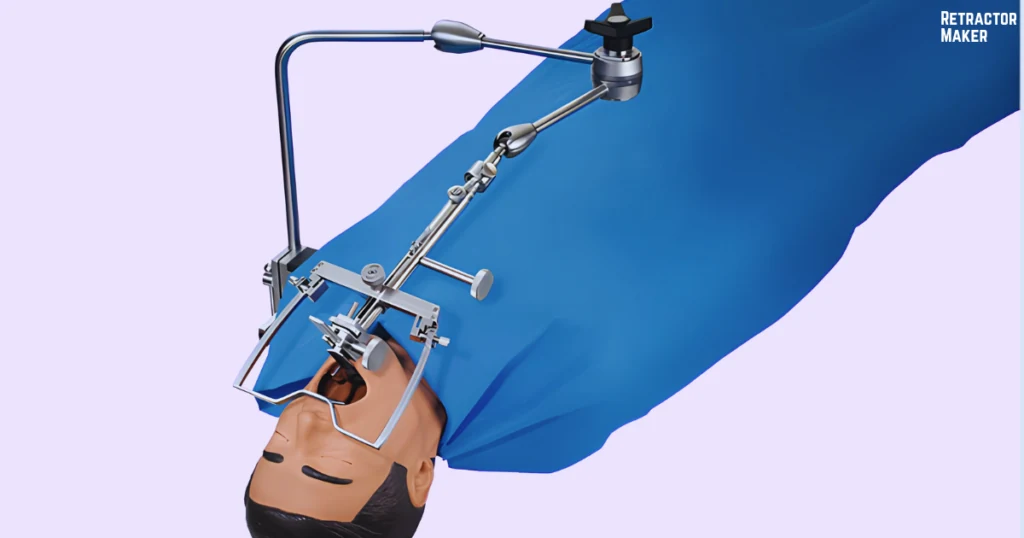

¿Cómo funciona el brazo tensor flexible?
El brazo tensor flexible y multiarticulado mantiene el sistema en una posición fija durante el procedimiento, sin necesidad de sujeción manual. Se ancla a un mecanismo central de tornillo de fijación. Una vez alineado, el brazo se bloquea de forma segura.
¿Cómo permite el marco utilizar instrumentos robóticos?
El marco abierto proporciona espacio libre lateral para la articulación de las muñecas robóticas y el movimiento del instrumental. Durante la TORS, este espacio permite que varios brazos robóticos y una óptica endoscópica funcionen conjuntamente.
¿Qué componentes se incluyen con el separador FK?
El separador FK (Feyh-Kastenbauer) es un conjunto completo con elementos básicos de montaje, valvas de separación especializadas y accesorios auxiliares. También incluye elementos de protección dental y de contención.
| Cantidad | Componente | Dimensiones / Detalles |
|---|---|---|
| 1 | Marco básico FK-WO TORS con adaptador | Conjunto del marco estructural principal |
| 1 | Adaptador para el marco básico FK-WO TORS | Adaptador de conexión para montaje |
| 1 | Adaptador para pinza de prensión tumoral o tubo de aspiración | Adaptador para montaje de instrumentos auxiliares |
| 1 | Clip de iluminación | Conexión lateral del cable |
| 2 | Separadores de mejillas | Perfil curvo |
| 1 | Tubo de aspiración de humo | 4.0 × 170 mm |
| 10 pcs | Protectores dentales | Sin látex, no esterilizables en autoclave |
| 1 | Valva mandibular | 11 cm |
| 1 | Valva laríngea | 17 cm, cóncava |
| 1 | Valva lingual | Curva |
| 1 | Pala lingual | Curva, abierta en el lado derecho |
| 1 | Pala lingual | Curva, abierta en el lado izquierdo |
| 1 | Pala TORS según Weinstein-O’Malley | Perfil TORS estándar |
| 2 | Pala TORS pequeña, izquierda | Configuración compacta del lado izquierdo |
| 2 | Pala TORS pequeña, derecha | Configuración compacta del lado derecho |
| 1 | Caja de esterilización | Bandeja conformada para el conjunto FK-WO TORS |

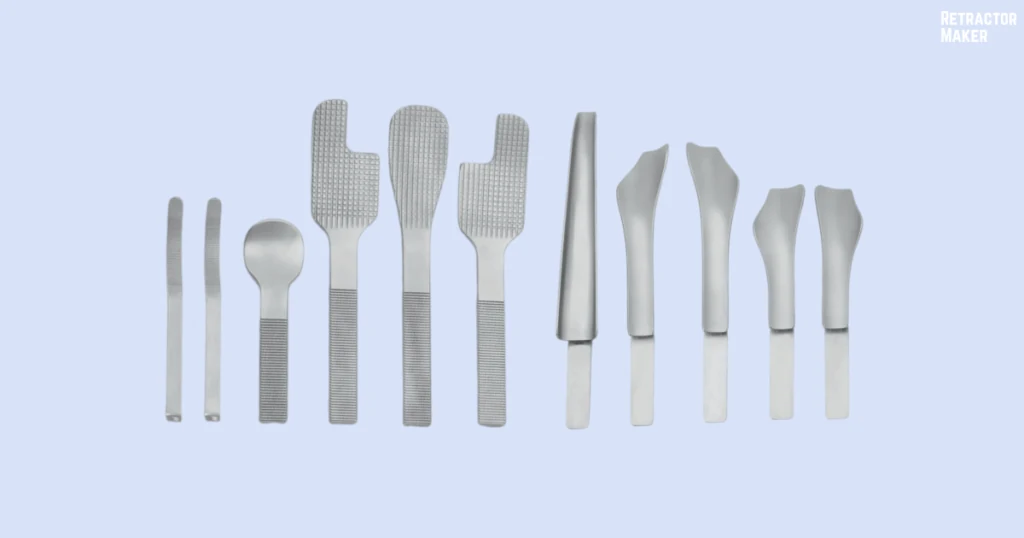

¿Qué opciones de valvas están disponibles para el separador FK?
La plataforma Feyh-Kastenbauer ofrece valvas intercambiables de distintas formas. La selección de la valva depende de la zona de intervención y de los objetivos del procedimiento.
- Valva mandibular (11 cm): Se apoya contra la mandíbula para ayudar a anclar y equilibrar el conjunto del marco.
- Valva laríngea (17 cm, cóncava): Ofrece un alcance de 17 cm. Su perfil cóncavo se adapta a las estructuras laríngeas anteriores para la exposición glótica y subglótica.
- Valvas linguales curvas: Deprimen el dorso de la lengua. Las variantes con escotadura lateral incluyen versiones abiertas a la izquierda o a la derecha para permitir el paso libre de los instrumentos por los corredores orales laterales.
- Valvas Weinstein-O’Malley para TORS: Su contorno anatómico mantiene deprimida la base de la lengua y maximiza el espacio lateral para el movimiento del instrumental robótico.
- Valvas pequeñas para TORS (izquierda y derecha): Opciones compactas para aperturas bucales limitadas y pacientes pediátricos o adultos de menor tamaño.

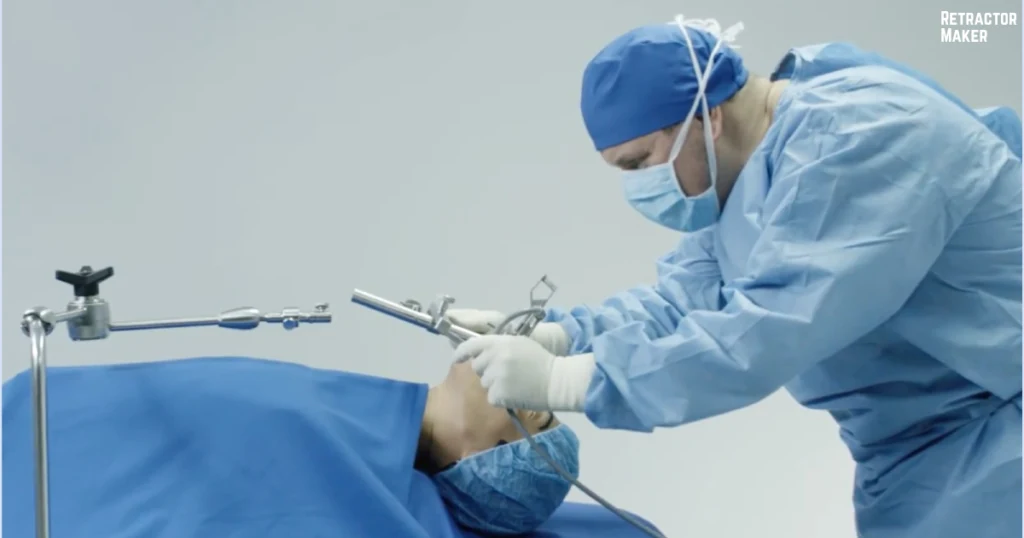

¿Cómo se coloca el retractor FK?
La colocación del retractor FK requiere una preparación cuidadosa, una evaluación anatómica y un ajuste metódico. Los pasos varían según la anatomía del paciente y el abordaje del cirujano. El procedimiento general de colocación sigue esta secuencia:
- Inspeccione todas las piezas antes de la colocación, incluidos los componentes del marco, los adaptadores y los brazos de tensión. Compruebe el montaje y el funcionamiento correctos de las valvas seleccionadas.
- Seleccione una valva mandibular, laríngea, lingual curva o Weinstein-O’Malley para TORS. Elija la adecuada para el tamaño del paciente y la zona que se desea exponer.
- Coloque protectores dentales sin látex sobre la arcada dental superior para proteger los dientes y la mucosa y evitar el contacto directo con el marco.
- Introduzca el conjunto del marco básico en la cavidad oral. Coloque con cuidado la valva seleccionada sobre el dorso de la lengua o el punto de referencia anatómico previsto.
- Acople los adaptadores adecuados para conectar el marco básico a la estructura de soporte.
- Alinee el marco para la exposición inicial. Oriente la abertura de trabajo a lo largo del eje visual de la zona de intervención: la orofaringe, la base de la lengua o la laringe.
- Ajuste la inclinación vertical de la valva hacia arriba o hacia abajo para elevar o deprimir los tejidos blandos hasta exponer claramente la estructura de interés.
- Avance o retraiga la valva hacia delante o hacia atrás para alcanzar la profundidad de penetración adecuada en la faringe o la laringe.
- Bloquee la combinación óptima de ángulo y profundidad de la valva para establecer un corredor de retracción estable y despejado.
- Coloque el brazo de tensión flexible y conéctelo al marco principal. Apriete el tornillo de fijación central para bloquear el sistema en una posición estática y autoestática.
- Monte los instrumentos auxiliares según sea necesario: inserte el clip lateral de iluminación, acople los retractores de mejilla curvos para sujetar el tejido yugal y fije el tubo de aspiración de humo de 4.0 × 170 mm para evacuar la pluma de humo.
- Verifique el montaje durante la intervención. Inspeccione el campo quirúrgico, la estabilidad del marco y la protección dental. Confirme que haya espacio libre para los endoscopios, las trayectorias del láser o los instrumentos robóticos antes de continuar con la operación.
El retractor FK es un dispositivo especializado para la exposición quirúrgica. Siga siempre las instrucciones del fabricante y los protocolos institucionales. La colocación final, la selección de las valvas y el ajuste mecánico también deben realizarse conforme al criterio experto del cirujano responsable de la intervención.
¿Cómo facilita el retractor FK la TORS?
La cirugía robótica transoral requiere espacio para el movimiento de las articulaciones de muñeca de los instrumentos robóticos y un campo de visión despejado para la cámara óptica. La cámara no debe colisionar con otros instrumentos. Estos requisitos plantean desafíos mecánicos específicos.
| Aspecto mecánico | Laringoscopio tubular tradicional | Sistema de marco no tubular FK |
|---|---|---|
| Abertura y geometría | Tubo cilíndrico estrecho y cerrado | Marco perimetral amplio y abierto |
| Ángulos de entrada del instrumental | Limitados a un acceso paralelo y en línea recta | Permite la triangulación del instrumental en múltiples ejes y con ángulos amplios |
| Espacio libre para los brazos robóticos | La luz estrecha impide la articulación de los brazos | La abertura ampliada permite el movimiento de dos brazos robóticos |
| Corredor visual | Visión restringida a través de un túnel cilíndrico | Campo visual abierto para endoscopios 3D y visión directa |
| Exposición del campo de intervención | Límites estrechos y fijos del campo de intervención | Volumen ampliado y ajustable del campo de intervención |
El retractor FK facilita los procedimientos de TORS mediante un acceso abierto, una exposición dirigida y una menor congestión mecánica:
- Proporciona una abertura sin cerramiento: la ausencia de paredes laterales permite la entrada de los brazos robóticos desde ángulos más amplios.
- Optimiza el acceso a la base de la lengua y a la región supraglótica: las valvas especializadas Weinstein-O’Malley aplanan y mantienen deprimida la base de la lengua sin ocupar un valioso espacio lateral.
- Mejora la exposición del seno piriforme: los controles de profundidad e inclinación en múltiples ejes permiten exponer zonas más profundas de la hipofaringe.
- Reduce la congestión mecánica: el diseño abierto permite utilizar simultáneamente instrumental robótico, aspiración secundaria y pinzas de tejidos sin interferencias mecánicas.
Retractor FK frente a laringoscopios tubulares convencionales
El concepto de marco abierto ofrece una alternativa no tubular a los laringoscopios tubulares. Estas diferencias explican su función en la cirugía moderna de cabeza y cuello:
- Los laringoscopios convencionales tienen cuerpos cilíndricos rígidos y cerrados. El retractor FK utiliza un marco perimetral amplio y no tubular.
- Los laringoscopios tubulares restringen la visión y el instrumental a una luz estrecha. El marco FK proporciona una zona de entrada amplia y abierta.
- Los tubos cerrados limitan los instrumentos a trayectorias de entrada paralelas. La plataforma FK permite la triangulación del instrumental con ángulos amplios.
- Los laringoscopios tubulares generalmente no permiten alojar varios brazos robóticos. La amplia abertura del retractor FK proporciona el espacio libre necesario para la TORS.
- Los laringoscopios tubulares utilizan principalmente palancas de suspensión axial. El sistema FK ofrece ajustes independientes de la profundidad y el ángulo de la valva, además de mecanismos de bloqueo del brazo flexible.
¿Por qué resulta útil el posicionamiento ajustable de la valva?
El ajuste independiente del ángulo y la profundidad de la valva ayuda a adaptarse a la anatomía, dirigir la tensión tisular y modificar la exposición durante la cirugía:
- Las dimensiones faríngeas varían considerablemente entre pacientes. Los controles independientes de profundidad e inclinación adaptan el dispositivo a los límites anatómicos individuales.
- La aplicación precisa de tensión actúa sobre el tejido que debe desplazarse, evitando presiones innecesarias y protegiendo las estructuras adyacentes ajenas a la intervención.
- La profundidad y el ángulo de la valva pueden reajustarse durante la intervención sin retirar el marco cuando cambian las necesidades de resección, por ejemplo, al extenderla hacia el seno piriforme.
¿Quién debe montar y utilizar el separador FK?
El separador FK (Feyh-Kastenbauer) es un dispositivo médico especializado destinado exclusivamente al uso quirúrgico profesional. El montaje, la selección de componentes, la colocación, el ajuste y el manejo intraoperatorio deben realizarlos profesionales cualificados. El uso clínico debe seguir las instrucciones del fabricante, los protocolos del hospital y el criterio individual del cirujano responsable de la intervención.
Resumen: exposición para la cirugía del tracto aerodigestivo superior
El separador FK (Feyh-Kastenbauer) proporciona exposición quirúrgica del tracto aerodigestivo superior. Sustituye los laringoscopios tubulares rígidos por un marco no tubular de amplia apertura. Esto favorece la claridad visual y la maniobrabilidad del instrumental para los equipos quirúrgicos.
Sus características incluyen ajustes multiaxiales del ángulo y la profundidad de las valvas, valvas especializadas Weinstein-O’Malley para TORS, un brazo flexible de tensión y puntos de montaje integrados para accesorios. La plataforma FK es adecuada para cirugía robótica transoral, microcirugía y procedimientos con láser. Su colocación por profesionales capacitados proporciona una base segura, estática y adaptable para intervenciones complejas de cabeza y cuello.
Productos relacionados y opciones de suministro
Contacte directamente con Retractor Maker para obtener plataformas especializadas de separación quirúrgica, juegos de componentes y soluciones OEM personalizadas:
- Explore las categorías de productos: separadores para ORL y cirugía de cabeza y cuello, sistemas de separación para cirugía de columna y ortopédica, sistemas de separación Bookwalter, sistemas de separación Leyla.
- Contacte con nuestro equipo de ventas B2B: solicite una cotización directa de fábrica, contáctenos para consultas sobre ventas al por mayor y OEM.
Aviso clínico: esta guía está dirigida a equipos quirúrgicos y compradores hospitalarios. Siga siempre las instrucciones de uso (IFU) del fabricante y las normas de esterilización de su hospital antes del uso clínico.
Preguntas frecuentes
¿Qué es el separador FK?
El separador FK es una plataforma de marco abierto para la exposición quirúrgica autoestática en procedimientos de cabeza y cuello. Proporciona exposición del tracto aerodigestivo superior mediante un marco abierto que facilita el acceso al área quirúrgica.
¿Qué significa FK en el nombre del separador FK?
FK en el nombre del separador FK corresponde a Feyh-Kastenbauer, los cirujanos que desarrollaron el concepto de marco abierto. Su concepto consiste en un sistema de separación laringofaríngea no tubular. El nombre identifica a los cirujanos asociados a este enfoque de marco abierto para la exposición quirúrgica.
¿Qué es el separador FK-WO TORS?
El separador FK-WO TORS es un sistema adaptado que proporciona espacio de trabajo para la cirugía robótica transoral. Utiliza diseños de valvas Weinstein-O’Malley y adaptadores de montaje que facilitan el uso del instrumental robótico. Estos componentes permiten integrar el sistema en los flujos de trabajo de cirugía robótica.
¿Para qué se utiliza el separador FK?
El separador FK crea un acceso quirúrgico abierto, sin necesidad de sujeción manual, para TORS, microcirugía y cirugía láser. Está destinado a la orofaringe, la laringe y la hipofaringe. Durante estos procedimientos quirúrgicos, también permite exponer la base de la lengua, la supraglotis y los senos piriformes.
¿Se puede utilizar el separador FK para TORS?
El separador FK puede utilizarse para TORS porque su diseño de marco abierto y sus valvas especializadas facilitan el acceso robótico. Las valvas Weinstein-O’Malley proporcionan el amplio espacio libre necesario para los efectores finales robóticos y los endoscopios 3D durante la cirugía robótica transoral.
¿Qué áreas puede ayudar a exponer el separador FK?
El separador FK ayuda a exponer la cavidad oral, la orofaringe, la laringe, la hipofaringe y la base de la lengua. Su exposición también incluye la región supraglótica, los senos piriformes y la entrada del esófago. Estas son las áreas anatómicas que abarca la exposición quirúrgica del sistema.
¿Cuál es la finalidad del diseño no tubular?
El diseño no tubular del separador FK elimina las paredes laterales cerradas para crear un área de trabajo más amplia. Esta configuración abierta mejora el acceso visual y permite la triangulación del instrumental con un ángulo amplio. El diseño proporciona un área de entrada sin las restricciones de las paredes laterales cerradas.
¿Se puede ajustar el ángulo de las valvas del separador FK?
El separador FK permite ajustar de forma independiente el ángulo de las valvas hacia arriba y hacia abajo. Estos movimientos elevan o descienden las estructuras tisulares de interés. El ajuste del ángulo permite modificar la posición de la valva según sea necesario elevar o descender el tejido de interés.
¿Se puede ajustar la profundidad de inserción del separador FK?
El separador FK permite ajustar la profundidad de inserción mediante el movimiento controlado hacia delante y hacia atrás del conjunto de valvas. Este movimiento ajusta la profundidad de penetración a la anatomía específica del paciente. Por tanto, la profundidad de las valvas puede establecerse según las necesidades anatómicas del paciente.
¿Qué opciones de valvas están disponibles para el separador FK?
El separador FK ofrece valvas mandibulares (11 cm) y valvas laríngeas cóncavas (17 cm). Las valvas linguales curvas están disponibles en versiones estándar, abiertas a la izquierda y abiertas a la derecha. Las opciones también incluyen valvas Weinstein-O’Malley para TORS y valvas pequeñas para TORS en versiones izquierda y derecha.
¿El separador FK incluye separadores de mejillas?
El separador FK incluye dos separadores curvos de mejillas que se fijan al marco básico. Mantienen el tejido de las mejillas alejado del área de entrada. Estos componentes montados en el marco proporcionan separación de las mejillas al mantener ese tejido alejado del acceso quirúrgico.
¿El separador FK incluye un tubo de aspiración?
El separador FK incluye un tubo de aspiración de humo de 4.0 × 170 mm. El tubo evacua continuamente las plumas de humo generadas por el láser y elimina el humo electroquirúrgico del campo quirúrgico. Proporciona evacuación de humo como componente incluido en el sistema.
¿El separador FK incluye un clip de iluminación?
El separador FK incluye un clip de iluminación autosujetante con conexión lateral para el cable. El clip proporciona iluminación directa desde el marco del separador. Su diseño autosujetante y su conexión lateral forman parte de la configuración de iluminación montada en el marco.
¿El separador FK incluye protectores dentales?
El conjunto del separador FK incluye 10 protectores dentales sin látex, no esterilizables en autoclave. Protegen la dentición del paciente durante la colocación del marco. Estos protectores se suministran como parte del conjunto para utilizarlos al posicionar el marco y no deben esterilizarse en autoclave.
¿Se incluye una caja de esterilización con el separador FK?
El conjunto completo del separador FK se suministra en una caja de esterilización de alta resistencia. La caja organiza los componentes y facilita el transporte y la esterilización en autoclave. Proporciona un contenedor específico para mantener organizados los componentes del conjunto durante estas tareas de manipulación y procesamiento.
¿Quién debe colocar y utilizar el separador FK?
El separador FK es un separador quirúrgico destinado exclusivamente al uso por profesionales sanitarios cualificados y capacitados. Entre estos profesionales se incluyen otorrinolaringólogos y cirujanos de cabeza y cuello. Los equipos de cirugía robótica transoral (TORS) también utilizan el separador FK en su práctica.
¿Qué debe comprobarse antes de colocar el separador FK?
Antes de colocarlo, compruebe que los componentes del marco, los adaptadores, los brazos de tensión y las valvas seleccionadas del separador FK estén correctamente montados y funcionen adecuadamente. Elija la valva en función del tamaño del paciente y de la zona que se desea exponer. La selección y la colocación definitivas de la valva deben basarse en las instrucciones del fabricante, los protocolos del centro y el criterio del cirujano que realiza la intervención.
¿Cómo se mantiene el separador FK en una posición autoestática?
El separador FK mantiene una posición fija y autoestática mediante un brazo de tensión flexible asegurado con un tornillo de fijación central. Primero, alinee el marco y ajuste el ángulo y la profundidad de la valva. A continuación, el brazo se conecta al marco principal y se bloquea de forma segura para mantener la posición sin sujeción manual durante la intervención.
