Was ist ein Rochard Retractor? Anwendung, Komponenten und Montage
Autor: Saad Shahid · Aktualisiert · 9 Min. Lesezeit
Chirurgische Eingriffe, die eine breite Exposition von Weichteilgewebe erfordern, verlangen eine stabile und zuverlässige Visualisierung. In traditionellen Arbeitsabläufen im Operationssaal hängt der Zugang zu tiefen
In diesem Leitfaden behandelte Retraktoren: Rochard Retractor. Alle chirurgischen Retraktoren ansehen.
Ein Retraktor hält Weichgewebe zurück und ermöglicht so den chirurgischen Zugang und die Sicht auf das Operationsgebiet. Bei chirurgischen Eingriffen ist häufig eine großflächige Freilegung von Weichgewebe erforderlich. Traditionell halten Assistenzpersonen die Instrumente, um den Zugang zu tiefen Strukturen zu ermöglichen. Bei langen Eingriffen können Ermüdung und ungleichmäßiger Zug die Sicht des Operateurs beeinträchtigen.
Der Rochard-Retraktor begegnet diesen Herausforderungen durch eine am OP-Tisch montierte chirurgische Retraktion. Er wird an den Zubehörschienen des OP-Tisches befestigt und bildet einen starren Rahmen über dem Operationsfeld. Der Rahmen hält das Weichgewebe sicher und unbeweglich zurück. Kenntnisse über den Rochard-Retraktor, seine Komponenten und seinen Aufbau helfen OP-Teams und Einkäufern, fundierte Entscheidungen zu treffen.
Inhalt
Was ist ein Rochard-Retraktor?
Ein Rochard-Retraktor ist ein selbsthaltendes, am OP-Tisch montiertes System zur abdominalen Retraktion. Es hält das Operationsfeld ohne manuelles Halten offen, ohne auf dem Körper des Patienten aufzuliegen oder manuellen Zug zu erfordern. Ein starrer Rahmen, der direkt an den Schienen des OP-Tisches festgeklemmt wird, sorgt für Stabilität.
Das System besteht aus vier Hauptkomponenten:
- Tischbefestigung: Zwei Schienenkloben werden an Standardschienen des OP-Tisches angebracht und sichern den Aufbau.
- Über dem Operationsfeld angeordneter Halterahmen: Zwei vertikale Seitenstangen und eine Querstange bilden eine stabile Brücke über dem Operationsgebiet.
- Fixiermechanismus: Eine spezielle Rochard-Fixiervorrichtung wird mit der Querstange verbunden, um das Retraktorblatt zu halten und zu positionieren.
- Abdominale Retraktorblätter: Austauschbare Blätter unterschiedlicher Tiefe halten die Weichgeweberänder zurück und gewährleisten eine kontrollierte Retraktion.
Diese Komponenten bilden ein System für die statische Retraktion ohne manuelles Halten. Sie gewährleisten freie Sicht, damit sich das OP-Team auf den Eingriff konzentrieren kann.
Was enthält das Rochard-Retraktor-Set?
Das vollständige Rochard-Retraktor-Set enthält Komponenten für Montage, Fixierung und Retraktion:
| Anzahl | Komponente | Abmessungen / Details |
|---|---|---|
| 2 | Schienenklemme | Befestigung an der OP-Tisch-Schiene |
| 2 | Seitliche Tischstange | 26″ (Montagerahmen) |
| 1 | Tischquerstange | 21″ (Montagerahmen) |
| 1 | Rochard-Fixiervorrichtung | Mechanismus zur Fixierung des Retraktorblatts an der Querstange |
| 1 | Rochard-Abdominalretraktor | 50 × 90 mm |
| 1 | Rochard-Abdominalretraktor | 50 × 105 mm |
| 1 | Rochard-Abdominalretraktor | 50 × 120 mm |
Welche Funktion hat jede Komponente?
- Schienenkloben (2 Stück): Werden an den seitlichen Schienen des OP-Tisches befestigt, sichern den Rahmen und bilden eine stabile Montagebasis.
- Tischseitenstangen (26″, 2 Stück): Werden senkrecht in die Schienenkloben eingesetzt, um den Rahmen über dem Patienten anzuheben und ausreichend vertikalen Freiraum zu schaffen.
- Tischquerstange (21″, 1 Stück): Verbindet die beiden Seitenstangen horizontal und bildet eine darüberliegende Brücke sowie eine Führung für die Fixiervorrichtung.
- Rochard-Fixiervorrichtung (1 Stück): Wird an der Querstange befestigt, um das Retraktorblatt im gewünschten Winkel und an der erforderlichen Stelle zu positionieren und zu arretieren.
- Rochard-Abdominalretraktoren (3 Größen): Austauschbare Blätter halten Weichgewebe direkt und verlagern es aus dem Operationsfeld.

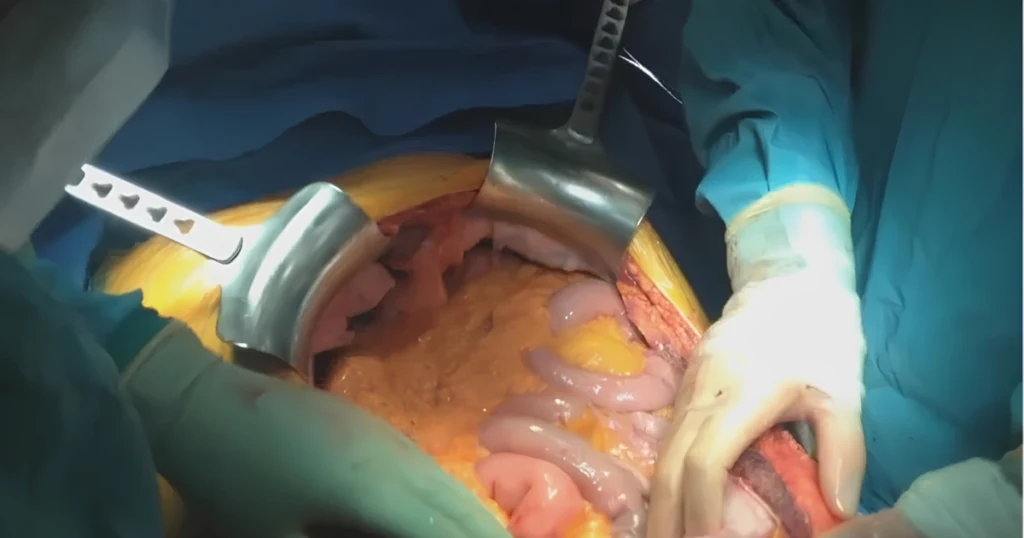

Wofür wird ein Rochard-Retraktor verwendet?
Der Rochard-Retraktor bietet eine stabile Retraktion bei Eingriffen, die eine übersichtliche, dauerhafte Freilegung erfordern. Er unterstützt den chirurgischen Zugang durch seine Befestigung am OP-Tisch.
Zu den wichtigsten Funktionen des Systems gehören:
- Aufrechterhaltung des operativen Zugangs: Hält Strukturen der Bauchwand zurück und verlagert Weichgewebe aus dem Inzisionsbereich.
- Unterstützung einer stabilen Geweberetraktion: Übt eine statische mechanische Kraft aus, um während des gesamten Eingriffs einen gleichmäßigen Zug aufrechtzuerhalten.
- Am OP-Tisch montierte Halterung: Macht das Halten von Instrumenten durch Assistenzpersonen überflüssig und stellt Personal für andere Aufgaben frei.
- Anpassbare Freilegungstiefe: Bietet Retraktorblätter mit 90 mm, 105 mm oder 120 mm passend zur erforderlichen Operationstiefe.
Klinischer Hinweis: Die fachgerechte Einrichtung und Anwendung hängen vom chirurgischen Eingriff, der Patientenanatomie und dem Urteil des operierenden Chirurgen ab.

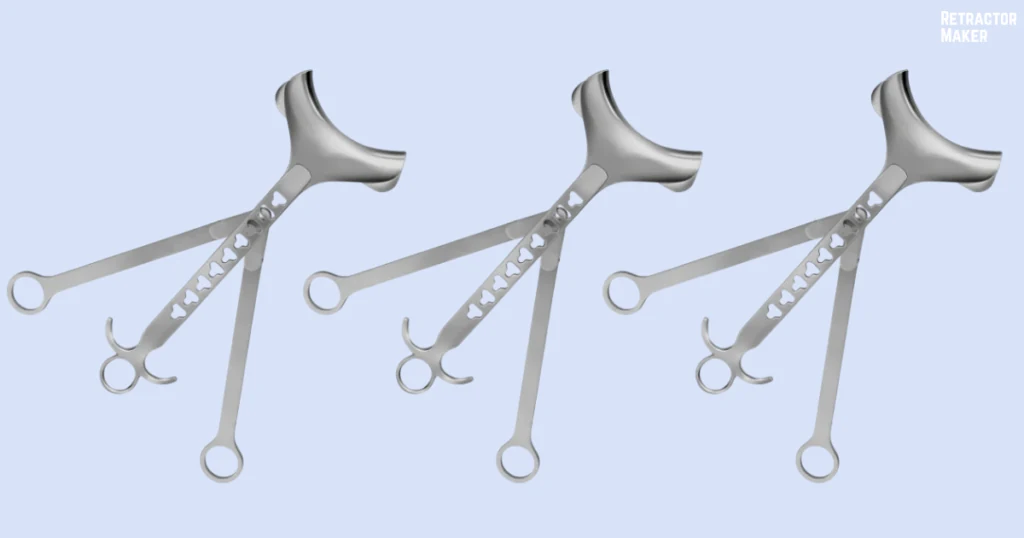

In welchen Größen sind Rochard-Bauchretraktoren erhältlich?
Das Rochard-Retraktor-Set umfasst drei austauschbare Bauchretraktorblätter in folgenden Größen:
- 50 × 90 mm Bauchretraktor: Für Eingriffe in geringerer Tiefe und kleinere Inzisionen.
- 50 × 105 mm Bauchretraktor: Ein mittelgroßes Blatt für übliche Operationstiefen.
- 50 × 120 mm Bauchretraktor: Bietet eine größere Reichweite für tiefere Operationsfelder und eine weiträumigere Verlagerung von Weichgewebe.
Mehrere Blattgrößen ermöglichen es dem Operationsteam, das System an die Patientenanatomie und die Anforderungen des Eingriffs anzupassen. Die Wahl der geeigneten Größe hilft, eine übermäßige Retraktion oder unzureichende Sicht zu vermeiden.

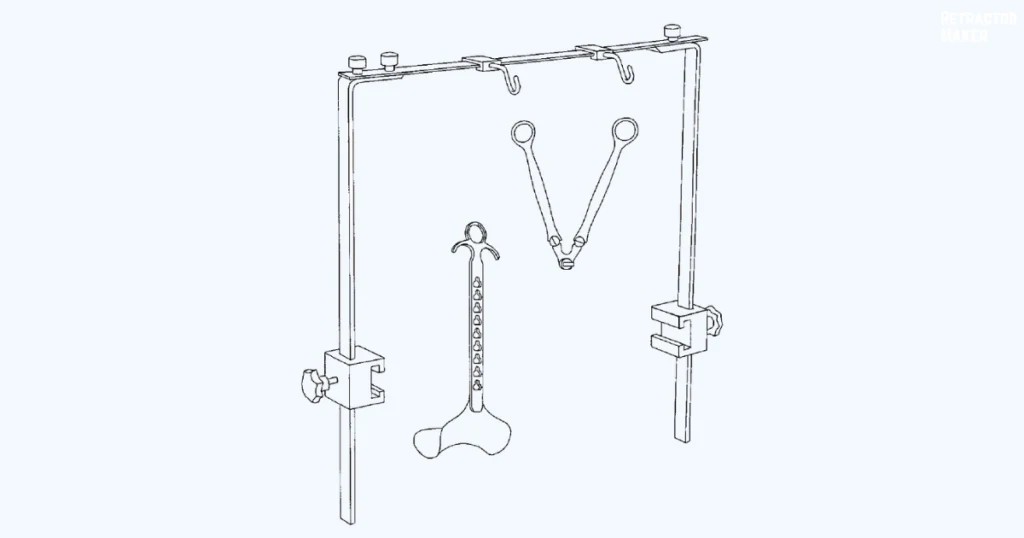

Wie wird ein Rochard-Retraktor montiert?
Der Rochard-Retraktor wird in den folgenden Schritten montiert, um eine starre Befestigung und einen freien chirurgischen Zugang zu gewährleisten:
- Schienenkloben positionieren: Befestigen Sie zwei Schienenkloben sicher an den Schienen des Operationstisches in der Nähe des Operationsgebiets.
- Seitliche Tischstangen einsetzen: Setzen Sie die beiden 26-inch-Seitenstangen senkrecht in die verriegelten Schienenkloben ein und stellen Sie die erforderliche Höhe ein.
- Tischquerstange verbinden: Montieren Sie die 21-inch-Querstange waagerecht zwischen den beiden aufrechten Seitenstangen, um die darüberliegende Brückenkonstruktion zu vervollständigen.
- Fixiervorrichtung positionieren: Befestigen Sie die Rochard-Fixiervorrichtung an der Querstange und verschieben Sie sie entlang der Operationsachse an die gewünschte Position.
- Retraktorblatt auswählen: Wählen Sie je nach Patientenanatomie und Gewebetiefe einen Rochard-Bauchretraktor in 50 × 90 mm, 50 × 105 mm oder 50 × 120 mm.
- Retraktorblatt befestigen: Setzen Sie das gewählte Retraktorblatt in die Rochard-Fixiervorrichtung ein und sichern Sie es. Setzen Sie es am vorgesehenen Geweberand an und verriegeln Sie den Fixiermechanismus.
- Stabilität prüfen: Überprüfen Sie alle Schienenkloben, Rahmenverbindungen und Verriegelungspunkte der Fixierung. Stellen Sie sicher, dass die gesamte Konstruktion starr und sicher befestigt ist, bevor Sie fortfahren.
Sicherheitshinweis: Das System darf nur von geschultem medizinischem Fachpersonal montiert und verwendet werden. Befolgen Sie die Herstelleranweisungen, die Krankenhausvorgaben und die Anforderungen des chirurgischen Eingriffs.
Welche Vorteile bietet die tischmontierte Retraktion?
Ein tischmontiertes Retraktionssystem wie Rochard bietet Operationsteams praktische Vorteile:
- Starre, stabile Befestigung: Die direkte Befestigung an den Tischschienen verhindert Bewegungen oder Verrutschen während der Operation.
- Freihändige Darstellung des Operationsfeldes: Überträgt die Geweberetraktion vom Personal auf einen mechanischen Rahmen.
- Übersichtlicher chirurgischer Zugang: Der über dem Patienten verlaufende Rahmen hält den Inzisionsbereich frei.
- Verstellbare Retraktorpositionierung: Die Fixiervorrichtung ermöglicht eine präzise Positionierung und Anpassung der Zugspannung entlang der Querstange.
- Geringere Ermüdung der Assistenz: Beseitigt die körperliche Belastung durch das Halten von Retraktoren bei langen Eingriffen.
Wie wählen Sie die geeignete Konfiguration aus?
Die Auswahl und Einrichtung des Rochard-Retraktors hängen von klinischen und eingriffsspezifischen Faktoren ab:
- Chirurgischer Zugang: Die geplante Inzision und der Zugangswinkel bestimmen die Positionierung der Schienenkloben und der Querstange.
- Abmessungen des Operationsfeldes: Breite und Länge der Inzision beeinflussen den Aufbau und die Position, an der die Fixiervorrichtung auf der Querstange verriegelt wird.
- Gewebetiefe: Die Dicke der Bauchdecke und die anatomische Tiefe bestimmen, ob ein Blatt mit 90 mm, 105 mm oder 120 mm geeignet ist.
- Patientenanatomie: Körpergröße und Körpermaße bestimmen die erforderliche Höhe der 26-inch-Seitenstangen und die Position der 21-inch-Querstange.
- Präferenzen des Chirurgen: Stimmen Sie den Operationsaufbau auf die Arbeitsweise und den Instrumentenbedarf des Chirurgen ab.
Wie unterscheidet sich der Rochard-Retraktor von handgehaltenen Retraktoren?
Im Gegensatz zu handgehaltenen Retraktoren ist der Rochard-Retraktor ein tischmontiertes System zur Darstellung des Operationsfeldes. Ein Vergleich dieser Ansätze hilft Teams, die passende Option zu wählen.
| Funktionsparameter | Rochard-Retraktor (tischmontiert) | Handgehaltene Retraktoren (z. B. Deaver, Richardson) |
|---|---|---|
| Befestigungsbasis | An den OP-Tisch-Schienen befestigt | Von einer chirurgischen Assistenzkraft manuell gehalten |
| Zugstabilität | Kontinuierlicher, statischer mechanischer Halt | Durch Ermüdung oder geringfügige Bewegungen der Assistenzkraft beeinflussbar |
| OP-Personal | Nach der Arretierung vollständig ohne manuelles Halten einsetzbar | Erfordert während des gesamten Einsatzes eine Assistenzperson zum Halten |
| Arbeitskorridor | Über dem Operationsfeld angeordneter Rahmen hält die Randbereiche frei | Griffe und Arme beanspruchen Platz nahe dem Operationsfeld |
| Besonders geeignet für | Längere Eingriffe, Freilegung tiefer Strukturen | Schnelle initiale Freilegung, dynamische Neupositionierung |
Wie sollte der Rochard-Retraktor gereinigt und sterilisiert werden?
Der Rochard-Retraktor erfordert eine systematische Reinigung und Pflege, um seine Leistungsfähigkeit und mechanische Zuverlässigkeit zu erhalten. Bereiten Sie wiederverwendbare chirurgische Instrumente anhand der folgenden Schritte auf:
- Dekontamination und Reinigung: Zerlegen Sie nach der Operation alle Teile, einschließlich Rahmenkomponenten, Kloben und Blättern. Reinigen Sie diese mit enzymatischen Reinigungsmitteln, die vom Krankenhaus freigegeben sind. Spülen Sie gründlich, um die biologische Belastung zu entfernen.
- Inspektion und Wartung: Prüfen Sie regelmäßig die Gewinde der Schienenkloben, die Feststellschrauben der Fixierung und die Stangenverbindungen auf Verschleiß, korrekte Ausrichtung und festen Sitz. Stellen Sie sicher, dass alle Verriegelungsmechanismen leichtgängig und sicher funktionieren.
- Sterilisation: Bereiten Sie alle Komponenten gemäß den Herstelleranweisungen und den Standardprotokollen der medizinischen Einrichtung für die Autoklavierung auf und sterilisieren Sie sie entsprechend.
Rochard-Retraktor: Wesentliche Merkmale und Anwendungen
Der Rochard-Retraktor bietet eine stabile Plattform zur Darstellung des Operationsfeldes. Sein starres, tischmontiertes System wird direkt an den Schienen des Operationstisches befestigt. Dadurch werden Ermüdung und Schwankungen bei der manuellen Retraktion vermieden und ein stabiles, übersichtliches Arbeitsfeld geschaffen.
Das Rochard-System verfügt über einen stabilen Montagerahmen und eine anpassbare Fixiervorrichtung. Es umfasst drei Größen von Abdominalretraktoren: 50 × 90 mm, 50 × 105 mm und 50 × 120 mm. Es ist bei zahlreichen Eingriffen vielseitig einsetzbar und unverzichtbar für eine strukturierte Weichteilretraktion ohne manuelles Halten. Das System wird von geschultem Fachpersonal konfiguriert und eingesetzt.
Wo finden Einkäufer verwandte Produkte und Beschaffungsmöglichkeiten?
Wenden Sie sich für spezialisierte Retraktorsysteme, Komponenten und kundenspezifische Lösungen direkt an Retractor Maker. Entdecken Sie nachfolgend die Produktkategorien und Beschaffungsmöglichkeiten:
- Produktkategorien: Produktseite zum Rochard-Retraktor: https://retractormaker.com/rochard-retractor; Chirurgische Abdominalretraktorsysteme: https://retractormaker.com/abdominal-surgical-retractors; Tischmontierte chirurgische Retraktorsysteme: https://retractormaker.com/table-mounted-retractors; Vollständiger Katalog chirurgischer Retraktoren: https://retractormaker.com/surgical-retractor-catalog
- Kontaktieren Sie unser B2B-Vertriebsteam: Angebot direkt ab Werk anfordern: https://retractormaker.com/request-quote; Kontakt für Großhandels- & OEM-Anfragen: https://retractormaker.com/contact-us
Klinischer Hinweis: Dieser Leitfaden richtet sich an OP-Teams und Krankenhauseinkäufer. Befolgen Sie vor dem klinischen Einsatz stets die Gebrauchsanweisung (IFU) des Herstellers und die Sterilisationsvorgaben Ihres Krankenhauses.
Häufig gestellte Fragen
Was ist ein Rochard-Retraktor?
Der Rochard-Retraktor ist ein tischmontiertes System, das eine stabile Freilegung des Operationsfeldes ohne manuelles Halten ermöglicht. Zu seinen Komponenten gehören Klemmen, ein Rahmen, eine Fixiervorrichtung und Retraktorblätter. Diese Teile bilden das System, mit dem das Operationsfeld ohne manuelles Halten freigehalten wird.
Wofür wird ein Rochard-Retraktor verwendet?
Der Rochard-Retraktor hält Weichteilgewebe sicher vom Operationsfeld fern. Dadurch bleiben eine klare Sicht und ein ungehinderter Zugang zum Operationsgebiet gewährleistet. Indem das System das Gewebe in Position hält, entfällt das manuelle Halten.
Wird der Rochard-Retraktor am Operationstisch montiert?
Ja, er wird an Standardschienen des Operationstisches befestigt. Zwei Klemmen bilden eine starre Tragstruktur.
Welche Komponenten sind im Rochard-Retraktorset enthalten?
Das Rochard-Retraktorset enthält 2 Schienenklemmen, 2 (26″) Seitenstangen, 1 (21″) Querstange, 1 Fixiervorrichtung und 3 Rochard-Retraktoren. Diese Komponenten bilden das tischmontierte System, wobei die Stangen und Klemmen die Fixiervorrichtung und die Retraktorblätter tragen.
Welche Größen von Abdominalretraktoren sind erhältlich?
Das Rochard-Retraktor-Standardsystem umfasst drei Größen von Abdominalretraktorblättern: 50 × 90 mm, 50 × 105 mm und 50 × 120 mm. Dies sind die drei im Lieferumfang des Systems enthaltenen Größen. Das System wird von geschultem Fachpersonal zur Freilegung des Operationsfeldes konfiguriert und eingesetzt.
Wie wird der Rochard-Retraktor montiert?
Zur Montage des Rochard-Retraktors werden die Klemmen an den Schienen des Operationstisches befestigt und die Seitenstangen eingesetzt. Anschließend wird die Querstange verbunden und die Fixiervorrichtung montiert. Zum Abschluss wird das ausgewählte Retraktorblatt befestigt.
Wer sollte den Rochard-Retraktor montieren und verwenden?
Der Rochard-Retraktor sollte ausschließlich von geschultem medizinischem Fachpersonal montiert und bedient werden. Sowohl die Montage als auch die Anwendung müssen gemäß den Klinikrichtlinien und Herstelleranweisungen erfolgen. Diese Anforderungen gelten für die Konfiguration des tischmontierten Systems und dessen Einsatz zur Freilegung des Operationsfeldes.
Lässt sich der Rochard-Retraktor an unterschiedliche chirurgische Anordnungen anpassen?
Der Rochard-Retraktor lässt sich dank verstellbarer Komponenten an unterschiedliche chirurgische Anordnungen anpassen. Die Klemmen, die Höhe der Seitenstangen und die Position der Fixiervorrichtung sind einstellbar. Auch die Tiefe der Retraktorblätter lässt sich verändern, sodass geschultes Fachpersonal diese Komponenten auf die jeweilige Operationsanordnung abstimmen kann.
Wie sollte der Rochard-Retraktor gereinigt und sterilisiert werden?
Der Rochard-Retraktor sollte nach dem Gebrauch zerlegt, gründlich gereinigt, überprüft und sterilisiert werden. Reinigen Sie alle Komponenten, um die biologische Belastung zu entfernen, und prüfen Sie anschließend deren mechanische Unversehrtheit. Befolgen Sie bei der Sterilisation der Komponenten zur Wiederverwendung die Klinikrichtlinien und Herstelleranweisungen.
Welche Arten chirurgischer Retraktoren werden in diesem Leitfaden behandelt?
Der Rochard-Retraktor ist das tischmontierte, selbsthaltende System, das in diesem Leitfaden neben handgehaltenen Retraktoren behandelt wird. Handgehaltene Retraktoren eignen sich für die schnelle initiale Freilegung und dynamische Neupositionierung. Das Rochard-System eignet sich für längere Eingriffe und die Freilegung tiefer Operationsgebiete. Ein darüber angeordneter Rahmen hält dabei den Arbeitskorridor offen.
Wie unterscheidet sich der Rochard-Retraktor von handgehaltenen Retraktoren?
Der Rochard-Retraktor bietet einen kontinuierlichen mechanischen Halt, während bei handgehaltenen Retraktoren eine OP-Assistenz den Zug manuell aufrechterhalten muss. Nach der Arretierung ermöglicht das Rochard-System die Freilegung ohne manuelles Halten und beseitigt die körperliche Belastung durch das Halten von Retraktoren bei langen Eingriffen. Der manuell ausgeübte Zug kann durch Ermüdung der Assistenz oder geringfügige Bewegungen variieren.
