Was ist die MAYFIELD Skull Clamp und wie wird sie angelegt?

Die MAYFIELD Skull Clamp ist ein starres Drei-Punkt-Kopfhalterungssystem, das für die absolute Immobilisierung des Kopfes bei neurochirurgischen Eingriffen, Wirbelsäulenoperationen und Schädelbasis-Prozeduren entwickelt wurde. Durch die direkte Verankerung in der Tabula externa des Schädels mittels kalibrierter mechanischer Spannung eliminiert das Gerät Kopfbewegungen und schafft eine unnachgiebige chirurgische Basis, die für hochvergrößernde Mikroneurochirurgie, stereotaktische Navigation und präzise intradurale Dissektionen unerlässlich ist.

Was ist die MAYFIELD Skull Clamp?

Die MAYFIELD Skull Clamp ist ein spezialisierter, starrer Kopfstabilisierungsrahmen, der weltweit in Operationssälen eingesetzt wird. Bei komplexen kranialen und oberen zervikalen Wirbelsäuleneingriffen können selbst Sub-Millimeter-Verschiebungen des Patientenkopfes Mikrodissektionen gefährden, bildgeführte Navigationssysteme stören oder fokale Hirnverletzungen in der Nähe kritischer neuronaler Strukturen verursachen.

Im Gegensatz zu weichen Kopfstützen oder Gelkissen, die passive Mikrobewegungen zulassen, stellt die Schädelklemme eine formschlüssige mechanische Fixierung her. Sie wird über drei scharfe Metallpins, die an zwei gegenüberliegenden Armen angeordnet sind, direkt mit dem Kranium verbunden. Der Klemmrahmen wird dann an einem Übergangs-Schwenkadapter und einer am Operationstisch verankerten Basiseinheit arretiert. Dies schafft eine starre strukturelle Brücke, die die exakte räumliche Orientierung während mehrstündiger Eingriffe beibehält.

Geschichte der MAYFIELD Skull Clamp

Vor der Einführung der starren Drei-Pin-Fixierung nutzten Neurochirurgen manuelle Kopfstützen, Sandsäcke oder frühe Klemmenkonstruktionen, die oft verrutschten oder ungleichmäßigen Druck auf das Schädelgewebe ausübten. Diese frühen Setups erschwerten den Zugang zum tiefen Gehirn und stellten bei langandauernden Operationen ständige Risiken dar.

Die MAYFIELD Skull Clamp wurde von Dr. Frank Henderson Mayfield entworfen und entwickelt, einem prominenten amerikanischen Neurochirurgen, der die Mayfield Clinic in Cincinnati, Ohio, gründete. Im Jahr 1973 arbeitete Dr. Mayfield zusammen mit dem Instrumentenentwickler George Kees an der Entwicklung des wegweisenden Drei-Pin-Kopfstabilisierungssystems.

Ihr Design führte eine ausbalancierte Anordnung aus einem Einzelpin und einem Doppelpin-Wipparm ein, die durch eine kalibrierte Kraftschraube angetrieben wird. Dieser Durchbruch ersetzte veraltete Methoden der skelettalen Traktion, bot eine stabile Kopffixierung während diffiziler Hirnoperationen und wurde zu einem der wichtigsten Fortschritte in der modernen neurochirurgischen Instrumentierung.

Warum die starre kraniale Fixierung wichtig ist

Die kraniale und spinale Mikrochirurgie erfordert Sub-Millimeter-Präzision unter hochvergrößernden Operationsmikroskopen. Die starre kraniale Fixierung bietet wesentliche klinische Vorteile:

• Absolute Zielstabilität: Beibehaltung der exakten Schädelposition während des Hochgeschwindigkeitsfräsens von Knochen, der Duraleröffnung und der Tumorresektion.
• Genauigkeit der bildgeführten Navigation: Stellt sicher, dass das intraoperative Spatial Mapping mit präoperativen MRT- oder CT-Scans abgeglichen bleibt.
• Sichere Retraktormontage: Bietet einen unnachgiebigen Anker für tischmontierte Retraktorsysteme, ohne mechanische Lasten auf das Skalpgewebe zu übertragen.
• Eliminierung der Übertragung von Handtremor: Verhindert versehentliche Bewegungen, wenn das OP-Personal den Tischrahmen berührt oder in dessen Nähe arbeitet.
• Atemwegsschutz: Hält die Kopf- und Halsausrichtung fixiert, um eine Dislokation der Atemwege oder eine Venenkompression zu verhindern.

Erklärung der Hauptkomponenten

Das Verständnis jeder strukturellen Komponente gewährleistet einen ordnungsgemäßen Aufbau und eine zuverlässige intraoperative Arretierung.

Einzelpin-Drehmomentarm

Hält einen einzelnen kranialen Pin und beherbergt den kalibrierten mechanischen Drehmomentschraubmechanismus. Durch Drehen des Drehmomentgriffs wird der Pin in die Kopfhaut vorgeschoben, um in die Tabula externa des Schädels einzugreifen.

Doppelpin-Wipparm

Hält zwei Schädelpins, die auf einem schwenkbaren Wippblock montiert sind. Die Wippe schwenkt, um den Kontaktdruck zwischen beiden Pins auszugleichen, bevor die endgültige Klemmkraft aufgebracht wird.

Ratschen-Verlängerungsarm

Die verschiebbare Armkomponente, die es dem chirurgischen Team ermöglicht, die Breite des Klemmrahmens an verschiedene Schädelgrößen anzupassen, bevor das mechanische Drehmoment angewendet wird.

Schwenkadapter & Kugelgelenk

Ein mehrachsiges Anschlussgelenk, das die Skull Clamp mit der Basiseinheit des Operationstisches verbindet. Es ermöglicht eine horizontale 360-Grad-Rotation sowie eine longitudinale Neigung von 0° bis 90° für eine präzise Kopfpositionierung.

Kalibrierte Drehmomentschraube

Ein integrierter Kraftkontrollmechanismus, der den Anpressdruck bis zu 360 N (80 lb) misst und so eine adäquate Knochenfixierung gewährleistet, ohne das Risiko einer Schädelinfraktion einzugehen.

Hochwertiger Sterilisationscontainer

Ein perforierter Sterilisationsbehälter aus Aluminium, ausgekleidet mit einer Silikon-Organisationsmatte, die Gelenkgewinde, Ratschenschienen und Pin-Aufnahmen während der Reinigung und Autoklavierung schützt.

Übersicht der Systemkomponenten

Die folgende Tabelle führt die primären Komponenten auf, die in Standard-Systemen zur kranialen Fixierung enthalten sind:

Technische Spezifikationen

Positionierung der MAYFIELD Skull Clamp während der Operation

Hinweis: Die folgende Übersicht skizziert klinische Standardabläufe für medizinisches Fachpersonal und darf nur von qualifizierten chirurgischen Teams durchgeführt werden.

1. 1Präoperative Planung: Das chirurgische Team überprüft die präoperative Bildgebung, um die Schädeldicke zu beurteilen, frühere Kraniotomiedefekte zu identifizieren und geplante Hautinzisionen zu kartieren.
2. 2Dornmontage: Drei saubere, scharfe Schädeldorne werden handfest in die Dornaufnahmen geschraubt: ein Dorn am Einzeldorn-Drehmomentarm und zwei Dorne am Zweidorn-Wipparm.
3. 3Anatomische Platzierung: Die Klemme wird um das Kranium positioniert, wobei Schläfenmuskeln, Stirnhöhlen, dünne Schädelknochen und Shunt-Hardware vermieden werden. Die zwei Dorne am Wipparm werden zuerst an der Kopfhaut angesetzt, um eine stabile Ebene zu schaffen.

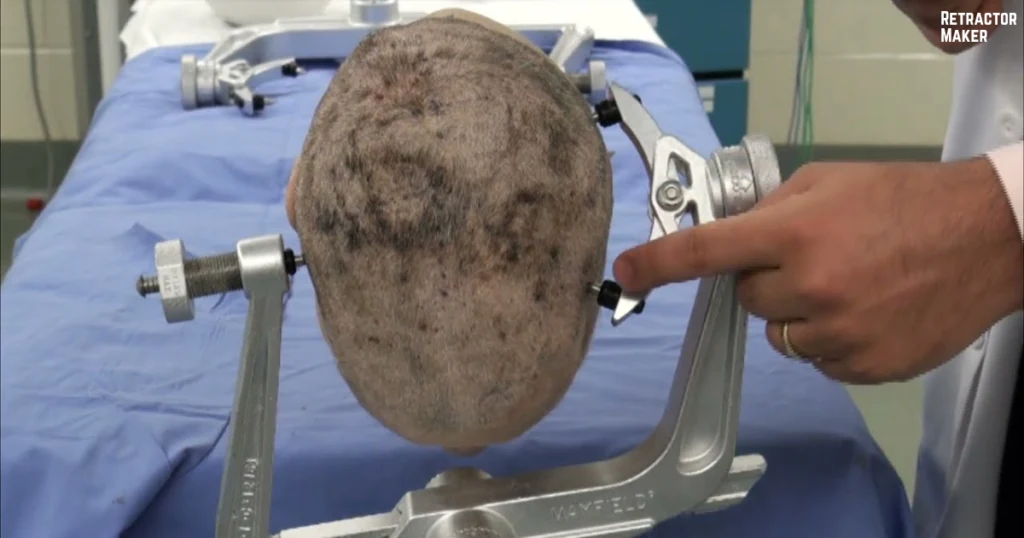

4. 4Erstes Ansetzen: Der Einzeldornarm wird manuell entlang der Ratschenschiene vorgeschoben, bis alle drei Dornspitzen festen Kontakt mit der Kopfhaut haben.

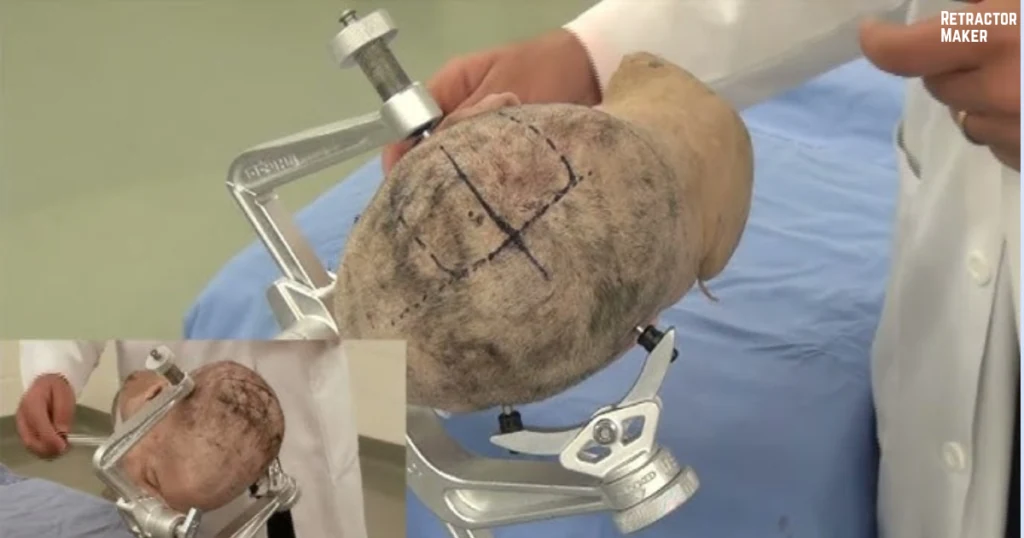

5. 5Drehmomentanwendung: Der Chirurg dreht den kalibrierten Drehmomentgriff im Uhrzeigersinn. Mit zunehmender Kraft durchdringen die Dornspitzen die Kopfhaut, um sicher in der äußeren Schädelkalotte (Tabula externa) zu sitzen. Die Kompression wird fortgesetzt, bis die visuelle Kraftanzeige den Zielwert erreicht (typischerweise 360 N / 80 lb für erwachsene Patienten).

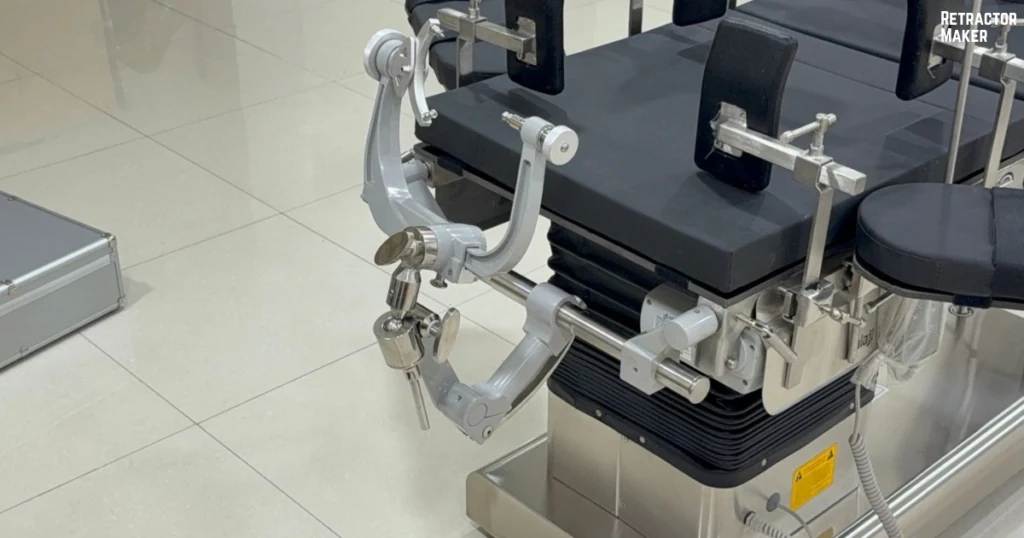

6. 6Tischmontage: Der Basis-Verlängerungspfosten der Klemme wird in den am Tisch montierten Übergangs-Schwenkadapter eingesetzt.
7. 7Finale Trajektorie & Verriegelung: Der Kopf wird unter Verwendung der 360-Grad-Horizontalrotation und der 0°–90°-Längsneigung des Schwenkgelenks in die chirurgische Zielposition gebracht. Nach der Ausrichtung wird der Hauptverriegelungsgriff festgezogen, um die Baugruppe zu sichern.

Patientenpositionen

Die starre kraniale Fixierung passt sich verschiedenen chirurgischen Zugängen an:

Schädel-Pins und Drehmomentmechanismus

Der mechanische Kern der Klemme ist ihre Drei-Punkt-Pin-Geometrie gepaart mit einer kalibrierten Kraftschraube.

Fixierung bei Erwachsenen vs. Pädiatrie

• Fixierung bei Erwachsenen: Standard-Pins für Erwachsene verfügen über scharfe, breit zulaufende Spitzen, die für das Greifen in dickem Schädelknochen konzipiert sind. Der Drehmomentmechanismus wird auf eine Kraft von 360 N (80 lb) angezogen.
• Pädiatrische Fixierung: Kinder unter fünf Jahren haben dünnere Schädelknochen und offene Suturen. Die pädiatrische Fixierung verwendet spezielle Pins mit kurzem Konus und reduzierte Drehmomentgrenzen (typischerweise 180 N / 40 lb), um Schädeldepressionen oder interne Knochenpenetrationen zu verhindern.

Inspektion von Schärfe und Material

Fixier-Pins müssen vor jedem Eingriff inspiziert werden. Stumpfe, verbogene oder beschädigte Pin-Spitzen können unter Belastung über die Knochenoberfläche rutschen, was zu Skalp-Lazerationen und struktureller Instabilität führt.

Sicherheitsaspekte

• Stirnhöhlen und dünne Knochen vermeiden: Pins dürfen niemals über den Stirnhöhlen, der Schläfenbeinschuppe (Squama temporalis), großen venösen Sinus oder früheren Kraniotomiedefekten platziert werden.
• Risiken der Pin-Penetration bei Kindern: Überprüfen Sie vor der Platzierung von Pins bei pädiatrischen Patienten immer die Reife des Schädelknochens mittels CT-Aufnahmen.
• Sichere Arretierung der Basis: Stellen Sie sicher, dass alle Rastzähne, Drehgelenke und Tischschienenklemmen vor Beginn der Operation verriegelt sind.
• Unbeabsichtigten Kontakt verhindern: Stellen Sie sicher, dass der Rahmen der Klemme nicht gegen unbedeckte Haut drückt, da dies bei langen Eingriffen zu Druckgeschwüren führen kann.

Häufige neurochirurgische Eingriffe

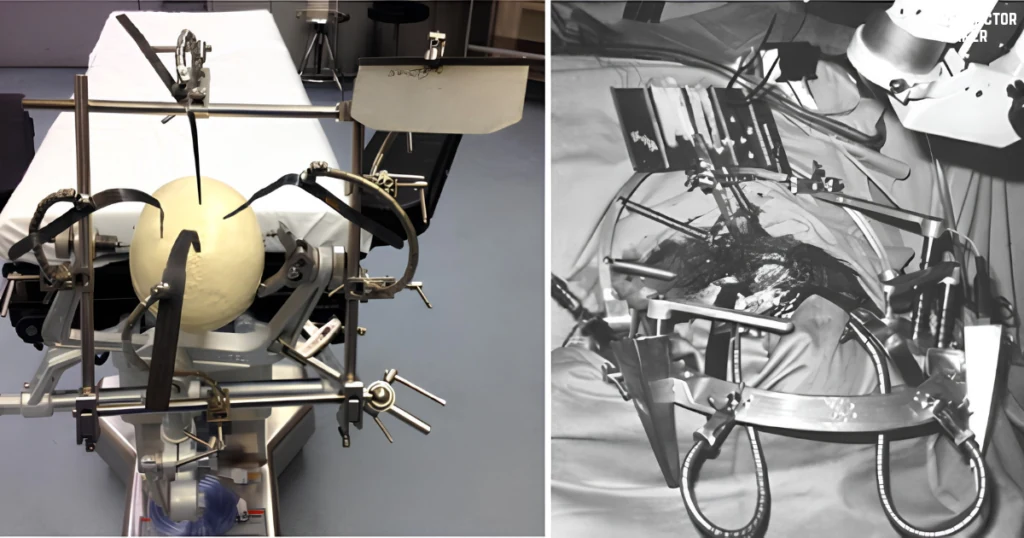

Eine starre Kopffixierung ist bei einem breiten Spektrum von Operationen unerlässlich:

Zugehöriges neurochirurgisches Zubehör

Starre Schädelklemmen bieten eine stabile Basis für tischmontierte Retraktorsysteme und Tischadapter:

Budde Halo Retractor

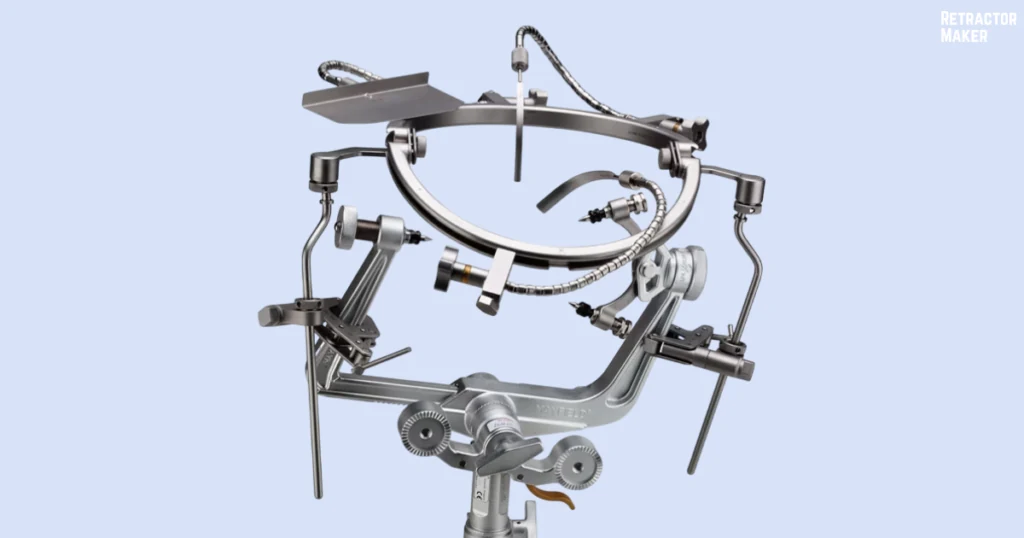

Der Budde Halo Retractor wird direkt an den Haltestangen einer Schädelklemme montiert. Mit einem doppelt gescharnierten, kreisförmigen Halo-Ring, flexiblen Armen und einer integrierten Handauflage ermöglicht er eine stabile 360-Grad-Hirngeweberetraktion und Unterarmstütze.

Greenberg Retractor

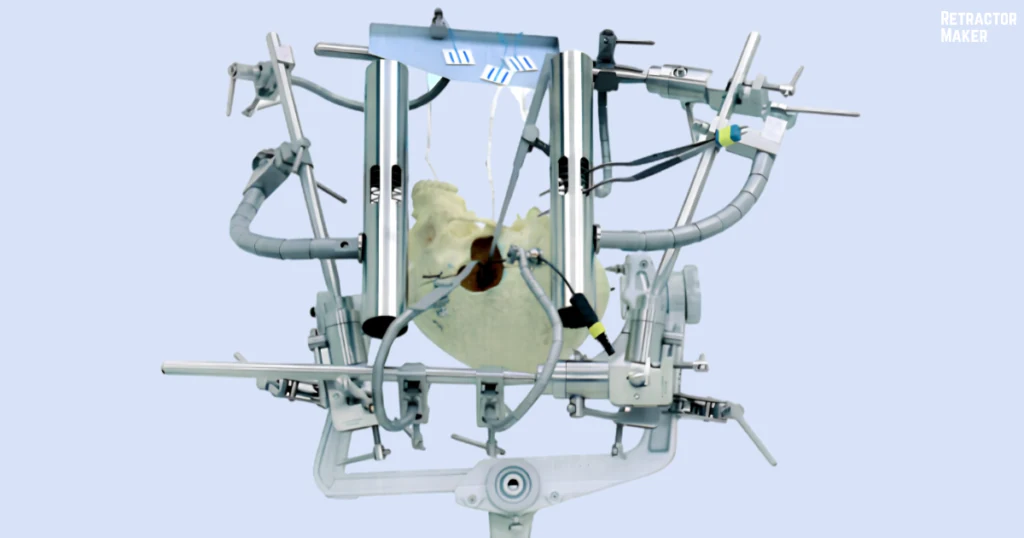

Der Standard-Greenberg Retractor ist ein an Tisch und Klemme verankertes Retraktorsystem. Es nutzt Primärstangen, schwimmende Sekundärschienen und mehrgelenkige Flexarme, um einen 360-Grad-Arbeitsbereich um große Kraniotomien zu schaffen.

Greenberg Simplicity Retractor

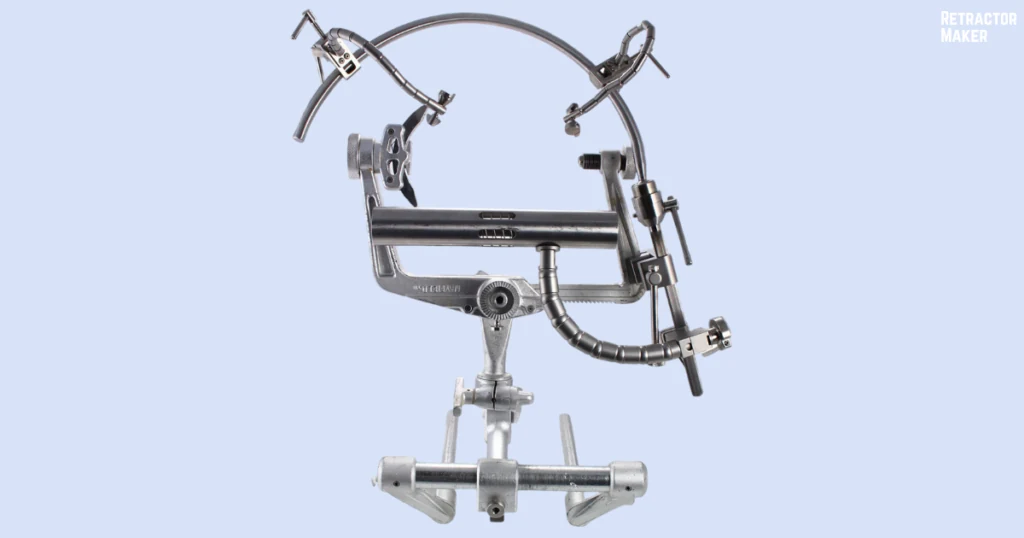

Der Greenberg Simplicity Retractor ist eine kompakte Konfiguration, die über eine einzelne Primärstange an den Schädelklemmenpfosten montiert wird und eine flache Geweberetraktion für fokussierte Kraniotomien und Keyhole-Zugänge bietet.

Leyla Retractor

Der Leyla Retractor ist ein doppelarmiges, serpentinenartiges, flexibles Retraktorsystem. Er wird an den Seitenschienen des OP-Tisches oder an Schädelklemmen befestigt und bietet eine flache, freihändige Geweberetraktion während der filigranen kranialen Mikroschirurgie.

OP-Zubehör & Portale

Einrichtungen, die allgemeine Operationstische ohne integrierte Endbuchsen verwenden, können einen Adjustable Mayfield Adaptor installieren, um Schädelklemmen-Basiseinheiten sicher zu montieren. Für Verfahren ohne Pin-Fixierung nutzen OP-Teams die Mayfield Headrest . Sie können auch unsere speziellen Portale besuchen: Visit Our Leyla Retractor Website und Visit Our Bookwalter Retractor Website .

Systemvergleichstabelle

Die folgende Tabelle vergleicht die wichtigsten neurochirurgischen Retraktorsysteme, die mit kranialen Fixierungsrahmen kompatibel sind:

Reinigung, Pflege und Sterilisation

Sachgerechte Aufbereitung erhält die mechanische Präzision und verlängert die Lebensdauer der Instrumente:

• Postoperatives Abspülen: Spülen Sie die Klemme unmittelbar nach der Operation mit einem pH-neutralen enzymatischen Reinigungsmittel ab, um zu verhindern, dass Blut und Gewebe in den Ratschenbahnen und Gewindebuchsen antrocknen.
• Demontage: Öffnen Sie den Schnellverschluss, entfernen Sie alle Schädel-Pins und trennen Sie die Basis-Verlängerungsstange vom Drehgelenk.
• Ultraschallbad-Reinigung: Reinigen Sie die demontierten Metallteile in einem Ultraschallbad, um verborgene Rückstände von den internen Ratschenzähnen und Gelenkgewinden zu entfernen.
• Inspektion & Schmierung: Überprüfen Sie die Pin-Aufnahmen und Feststellräder auf Verschleiß. Tragen Sie vor dem Verpacken ein wasserlösliches Instrumentenschmiermittel auf die beweglichen Gewinde auf.
• Dampfautoklavierung: Legen Sie die Komponenten in ihre perforierte, mit einer Silikonmatte ausgelegte Aluminium-Sterilisationsbox. Führen Sie den Prozess mit Standard-Vorvakuum-Dampfautoklavierzyklen durch (134 °C bis 273 °F für 4 bis 5 Minuten). Hinweis: Nicht autoklavierbare Aufbewahrungsboxen sollten nur abgewischt werden.

Fazit

Die MAYFIELD Skull Clamp bleibt eine unverzichtbare Plattform für die kraniale Fixierung in der modernen Neurochirurgie. Ihr mechanisches Drei-Pin-Design bietet eine unnachgiebige Kopfstabilisierung, die es chirurgischen Teams ermöglicht, bei Anwendung durch geschultes medizinisches Fachpersonal empfindliche Mikrodissektionen, Tumoresektionen und Wirbelsäuleneingriffe mit Präzision und Sicherheit durchzuführen. Die Wahl der richtigen Systemkonfiguration und kompatiblen Retraktor-Zubehörs gewährleistet eine effiziente, stabile Arbeitsumgebung für jeden kranialen Eingriff.
