開創器とは？目的、歴史、および現代の進化

目次

開創器とは？

手術用開創器は、組織、臓器、創縁を牽引し、明瞭な視野と術野へのアクセスを確保する器具です。外科医が切開、凝固、再建を安全に行うには、十分な術野展開が必要です。これは人工関節置換術、外傷手術、頭蓋内減圧術にも当てはまります。

開創器は、軟部組織を剥離線から遠ざけることで、操作空間を確保し維持します。良好な術野展開は、患者の安全性と効率的な手術を支えます。他の器具を操作する空間を確保しながら、手術チームが解剖学的指標や神経・血管の走行を確認しやすくします。

手術用開創器の目的は？

手術用開創器は、切開部から対象となる解剖学的部位までの経路を明瞭に保ちます。組織には自然に元の位置へ戻ろうとする性質があります。方向と程度を適切に調整した機械的な牽引によって、この張力に対抗し、術野展開を維持します。

開創器は、さまざまな外科領域で術野展開の維持、組織の移動、照明条件の改善、深部構造へのアクセス確保に用いられます。

• 術野展開の維持：開創器は、手術中に皮膚、脂肪、筋膜を開いた状態に保ちます。
• 組織や臓器の移動：胸部、腹部、骨盤手術では、開創器を用いて繊細な腸管、肝臓、肺を損傷させることなく、剥離経路から穏やかに移動させます。
• 直接照明および間接照明の改善：創部を広い角度に開くことで、無影灯、ヘッドライト、光ファイバーの光が深部術野まで届きやすくなります。
• 深部への安全なアクセスの支援：深部の整形外科、骨盤、脊椎へのアプローチでは、組織を層ごとに牽引することで、骨性指標、神経、深部血管を安全に露出させます。

開創器は、外科手技に代わるものではありません。器具とブレード形状の選択には、外科医の判断が必要です。組織にかかる張力と設置方向も、患者と術式に適したものでなければなりません。

手術用開創器はどのように発展してきたか？

器具を用いた手術時の牽引は、外科手術そのものと同じくらい長い歴史を持ちます。初期の医師たちは、小さな切開では出血の制御や外傷の治療が難しいことを認識していました。古代ギリシャ・ローマ、エジプト、インドの医学に関する記録や遺物には、青銅、鉄、銀で作られた原始的なフックが見られます。これらのフックは、異物の除去、創傷の治療、組織の挙上に役立っていました。

歴史的な手術用開創器からは、術野展開用器具の発展の軌跡をたどることができます。

中世における手術器具の変化は緩やかでした。手鍛造のフックが一般的に使われ、外科の徒弟が手動のレバー器具を保持していました。大きな変化が訪れたのは19世紀から20世紀初頭です。麻酔により、長時間に及ぶ複雑な体腔内手術が可能になりました。こうした手術によって、組織の移動を助手の手だけに頼ることの限界が明らかになりました。

消毒法の原則と新たな鋼材が、手術時の開創を変えました。まずListerの消毒法の原則が導入され、その後、高張力炭素鋼と高品質AISI 304/316ステンレス鋼（非磁性）が登場しました。パキスタンのシアルコートやドイツのトゥットリンゲンの製造業者は、鍛造技術を改良しました。そして、規格化された湾曲、滑らかな縁、確実なロック機構を備えた、用途別設計の金属製開創器を製造しました。

手術用開創器の主な種類は？

手術用開創器は、主に手持ち式開創器と自己保持式開創器に分類されます。どちらにも、用途に特化した多様な形状があります。

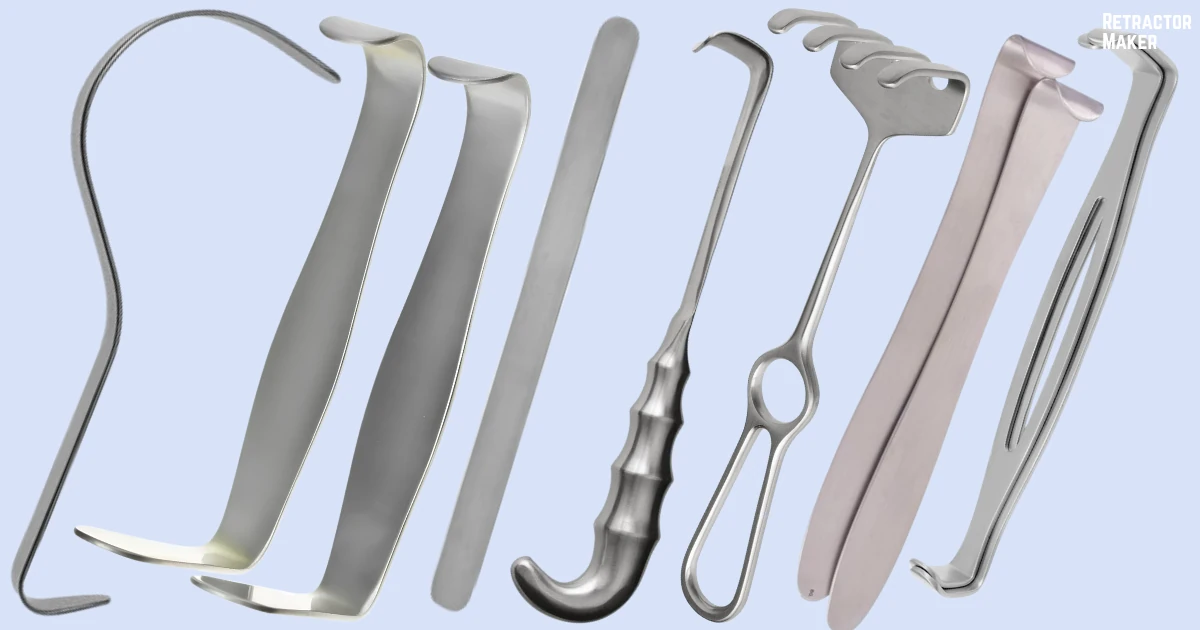

手持ち式開創器の仕組みは？

手持ち式開創器は、外科医または助手が継続して保持する必要があります。ハンドル、シャンク、作用部となるブレードまたはフックで構成されています。手で牽引力を調整するため、触覚によるフィードバックが得られ、状況の変化にも柔軟に対応できます。助手は、手術の進行に合わせて角度、深さ、牽引力を調整できます。

例として、表層の手術に用いるLangenbeckやSennなどの単純な平板状ブレードの開創器があります。DeaverやRichardsonなどの幅広で湾曲した腹部用開創器は、一般外科で使用されます。深部骨盤用ブレードもその一種です。主な制約は、手で保持し続ける必要があることです。長時間の手術では、疲労や軽微な手の震えを引き起こすことがあります。

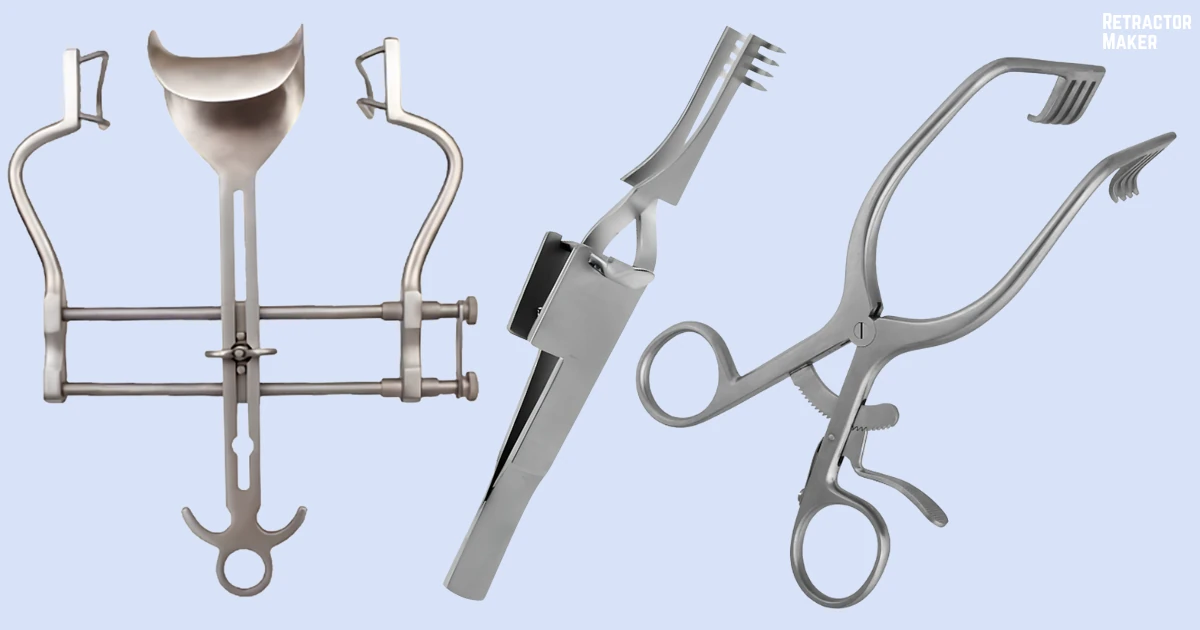

自己保持式開創器の仕組みは？

自己保持式開創器は、ブレードを所定の位置に固定し、継続して手で保持することなく術野展開を維持します。機械的な固定部品には、ラチェットやクランプがあります。ラチェット、つまみねじ、摩擦式ロックによって、対向するブレードを創縁に当て、張力をかけた状態で保持します。

自己保持式器具は、組織を保持する身体的な作業を担います。これにより、助手は吸引、洗浄、組織の操作に専念できます。一般的な設計には、整形外科手術用のWeitlanerやGelpiなどのはさみ型開創器があります。このほか、Balfourなどの関節構造を備えた腹部用フレームや、リングを基盤とする柔軟なシステムもあります。それぞれの設計は、対象となる解剖学的部位や組織の抵抗に応じています。

現代の開創器システムはどのように進化したか？

複雑な深部体腔手術の発展により、50年にわたって手動開創器から統合型プラットフォームへの移行が進みました。開腹手術、骨盤手術、観血的な神経外科手術では、複数のハンドルや助手の手が術野に集中し、操作を妨げることがあります。

この混雑を解消するため、技術者と医師は、手術台固定式プラットフォームと多関節式安定化システムを開発しました。これらのプラットフォームは、手術台のレールに固定されます。上方に配置した剛性フレームが複数のブレードを支え、各ブレードを所定の位置に正確に固定します。

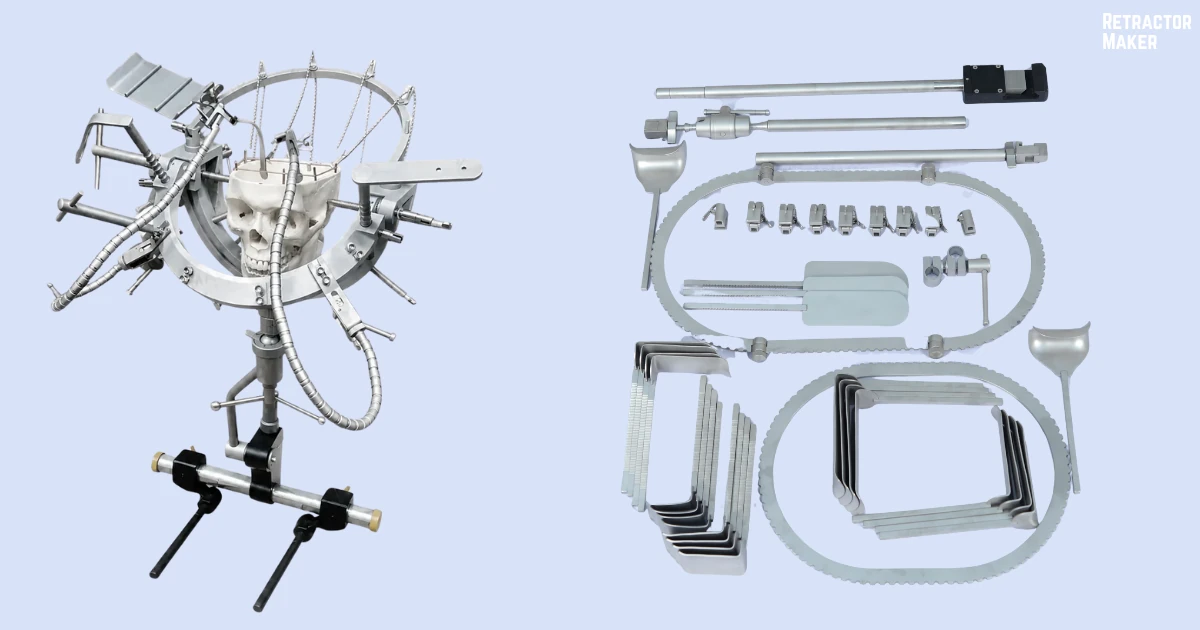

現代の専門的なシステムには、Bookwalter開創器システムやSugita開創器システムがあります。

• Bookwalter開創器システム：腹部深部の手術用に設計され、堅牢な手術台用クランプ、支柱、水平バー、楕円形リングフレームで構成されています。交換可能なKelly、Balfour、または可鍛性ブレードをリングに取り付けることで、手で保持することなく360度の術野展開が可能です。大腸・直腸外科、泌尿器科、婦人科の手術に欠かせないシステムです。
• Sugita開創器システム：顕微鏡下脳神経外科手術用に設計され、多点での頭蓋固定とマイクロブレードによる牽引を行います。ヘッドレストまたはピンに取り付けたアーチ状フレームが、複数の微細関節式牽引アームを支持します。これらのアームで微小な脳べらを保持し、動脈瘤クリッピングや腫瘍摘出の際に繊細な脳組織を保護します。

こうした複雑な構成のシステムは、診療科ごとの課題に対応するために設計がどのように進化してきたかを示しています。すべての診療科に適合する単一のプラットフォームはありません。腹部用開創器で頭蓋用フレームを代替することはできません。

現代の開創器設計が重要な理由

開創器の機械的設計は、手術の作業効率と組織の健全性に影響します。牽引では、視野確保に必要な組織の移動量と、過剰な圧力の回避とのバランスが求められます。圧力が強すぎると、血流障害や組織の断裂を引き起こすおそれがあります。

現代の設計では、材料の選択、ブレードの形状、ロックの安定性、人間工学、術野周辺の空間確保が重視されています。

• 材料の選択と生体適合性：高品質のステンレス鋼は、耐食性、剛性、滅菌に耐える耐久性を備えています。チタンなどの特殊合金は、微小手術器具やX線透過性システムにおいて、軽量化を実現するとともに画像撮影への影響を回避します。
• ブレードの形状と仕上げ：滑らかで丸みを帯びたエッジは、反射によるまぶしさを抑えます。マット仕上げ、サテン仕上げ、セラミックコーティングも光の反射を抑制し、組織の擦過損傷を最小限に抑えます。
• 機械的安定性とロック精度：クランプやラチェットは、手術中に力が加わっても、滑りや固着を起こさずに保持できなければなりません。開創器のブレードが外れると、手術の進行を妨げ、組織損傷を引き起こすおそれがあります。
• 人間工学と術野周辺の空間確保：薄型フレーム、湾曲したシャンク、角度付きジョイントにより、器具の構成部品が術者の手、顕微鏡、カメラの妨げにならないようにします。

適合性は、手術アプローチ、患者の解剖学的特徴、術式の要件によって異なります。適切な開創器は、術野で物理的な妨げとなることなく、手術チームを支えます。

外科用開創器の今後の展望

外科用開創器の開発は、低侵襲手術、顕微鏡下手術、ロボット支援手術への対応を進めています。現在では、対象部位を絞った小切開アプローチが一般的となり、大きな切開による開放手術に取って代わりつつあります。この変化により、拡張式チューブラー開創器、照明付きブレード、皮膚切開部への設置に適した薄型システムが生まれています。

主な開発分野は以下のとおりです。

• 照明・視野確保機能の一体化：開創器ブレードに光ファイバーチャネルや吸引管路を組み込むことで、椎間板摘出術やTORSなど、深く狭い空間で必要となる器具の数を減らします。
• モジュール式で再構成可能なプラットフォーム：構成部品セットには、交換可能なブレード、クイック接続カップリング、術中所見に応じて迅速に変更できるジョイントが含まれます。
• 先端材料：X線透過性を備えた高強度炭素繊維複合材料や、剛性を確保できる特殊アルミニウム合金の研究が進められています。これらの材料により、術中のX線撮影やロボットによる画像取得で鮮明な画像が得られます。
• 精密製造と人間工学：コンピューター制御加工、レーザー溶接、高度な表面不動態化処理により、厳密な寸法公差、滑らかなロック動作、長い耐用期間を実現します。

時代別の関連開創器製品

モジュール式の手術台固定システムについては、次のページをご覧ください： Bookwalter Retractor Standard product page.

頭蓋固定・牽引プラットフォームについては、次のページをご確認ください： Sugita Multipurpose Headframe product page.

全ラインアップはこちら： surgical retractor catalogue.

術野展開に適した開創器の選定

外科用開創器は、安全で精密な手術操作に必要な明瞭な視野と術野の展開をもたらします。これらの不可欠な器具は、初期の金属製フックから、複雑なBookwalterやSugitaのプラットフォームへと進化してきました。その発展には、手術手技と材料の進歩が反映されています。

身体の各部位には、それぞれ異なる術野展開の要件があります。柔軟な手持ち式ブレードを必要とする手術でも、剛性の高い自保持式フレームを必要とする手術でも、適切な開創器の選択が手術成功の鍵となります。
